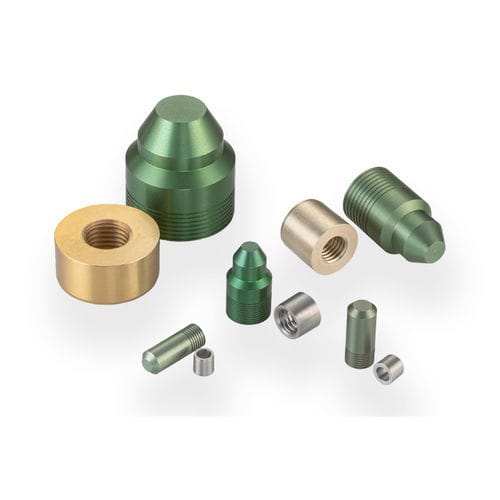

圆柱塞子 PLRA1560010A

螺纹铝制支撑

该R.F.O.塞子设计用于仅在安装孔上施加径向力。该塞子可用于密封薄壳和易碎材料的开口。它被设计为无需支撑肩即可适应通道，并且在安装过程中没有向下压力。R.F.O.塞子使用The Lee Company的液压安装工具进行安装。尺寸范围从0.156到0.875英寸。 - 塞子直径：0.156英寸 - 最大可密封通道直径：0.156英寸 - 试验压力：6000 psi - 塞子材料：铝 - 外壳材料：铝 一般性能 - 试验压力（psi x 1000）：2级：5，3级：6 材料 - 销：416 CRES，规格：QQ-S-763C，表面处理：钝化 - 塞子：2024-T4或T351铝，规格：SAE AMS-QQ-A-225/6，表面处理：按MIL-A-8625 II型B阳极氧化绿色 零件编号和规格 - 零件编号：PLRA1560010A - D最大：0.1562 - D最小：0.1553 - C名义：0.417 - M名义：0.38 - K名义：0.125 - L名义：0.115 - X：0.09 - Z：.086-64 - 重量（g）：0.3 - A最小：0.16 - B最小：0.06 - 铰孔直径2级：0.1562 - 0.1577 - 铰孔直径3级：0.1562 - 0.1567 替换零件和配件 - 液压安装工具：CUTX0100000B - 安装工具套件：CUTA1565205A - 提取工具套件：CUTA1566205B - R.F.O超大塞子：PLRA1660010A 有关尺寸，请参阅零件编号和规格选项卡。 关键产品事实： - 塞子直径：0.156英寸 - 最大可密封通道直径：0.156英寸 - 试验压力：6000 psi - 塞子材料：铝 - 外壳材料：铝 安装程序：PS 203 REV L：Lee塞子膨胀塞的设计标准和安装及提取程序 安装和制造工具： - 塞子安装工具：CUTA1565205A - 塞子提取工具套件：CUTA1566205B - Lee R.F.O.液压安装工具：CUTX0100000B CAD包络：CAD 156 Aluminum RFO Plug模型 手册：航空航天、能源和赛车解决方案的技术液压手册 资源：Lee塞子膨胀塞的特点和优点概述 文章：双密封A.F.O.塞子提供预充和清除功能 技术规格： - 塞子直径：0.156英寸 - 最大可密封通道直径：0.156英寸 - 试验压力：6000 psi - 塞子材料：铝（2024-T4或T351，按MIL-A-8625 II型B阳极氧化绿色） - 销材料：416 CRES，钝化 - 外壳材料：铝 - 尺寸：0.156到0.875英寸
