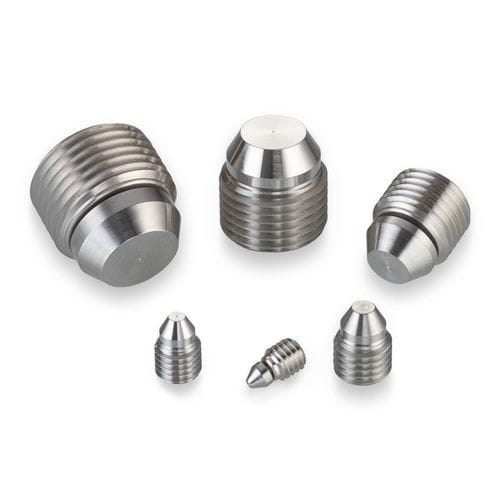

圆柱塞子 PLAA1932010A

螺纹不锈钢铝制

这种螺纹保持的插头设计用于仅在安装孔上施加轴向力，使其非常适合密封薄壁孔。它使用金属对金属密封用于高压应用，并且可拆卸和可重复使用，提供对密封通道的轻松访问。A.F.O. 插头具有独特的浮动密封，可以自我对准，以允许螺纹孔与通孔不完全同心。尺寸范围从0.19到0.75英寸。 - 插头直径：0.190英寸 - 最大可密封通道直径：0.098英寸 - 证明压力：56,000 psi - 插头材料：不锈钢 - 外壳材料：铝或不锈钢 一般性能 - 不锈钢：56,000 psi - 铝：26,000 psi - AISI 8630：56,000 psi 材料 - 螺纹体：303 CRES，QQ-S-763C和AMS 5640 I型，钝化 - 鼻子：15-5 PH CRES，AMS 5659，钝化 替换零件和配件 - 压印工具部件号：CUTA1900163A - 所需工具旋转：200° +/- 45° - 压印扭矩（铝外壳）：10 in-lbs - 安装扭矩（铝外壳）：7 in-lbs - 压印扭矩（钢/AISI 8630外壳）：22 in-lbs - 安装扭矩（钢/AISI 8630外壳）：18 in-lbs 部件号和规格 - 部件号：PLAA1932010A - A Min.：0.08 - A Max.：0.098 - D Nom.：0.077 - E* Min.：0.295 - F Min.：0.08 - 重量：0.5 g - B 螺纹：0.19 - 32 - C Ref.：0.315 - G Hex：0.094 有关尺寸，请参阅部件号和规格选项卡。 航空航天、能源和赛车解决方案技术液压手册第A56页 安装程序：PS 1013 H：A.F.O.® 插头的安装程序 安装和制造工具：下载CUTA1900163A：插头压印工具 CAD 包络：190不锈钢A.F.O. 插头模型 资源：航空航天、能源和赛车解决方案技术液压手册 资源：Lee 插头扩展插头功能和优势概述 资源：双密封A.F.O.® 插头提供预充和清除功能 技术规格： - 插头直径：0.190英寸 - 最大可密封通道直径：0.098英寸 - 证明压力：56,000 psi - 插头材料：不锈钢 - 外壳材料：铝或不锈钢 - 螺纹体材料：303 CRES（QQ-S-763C和AMS 5640 I型，钝化） - 鼻子材料：15-5 PH CRES（AMS 5659，钝化） - 压印工具部件号：CUTA1900163A - 所需工具旋转：200° +/- 45° - 压印扭矩（铝外壳）：10 in-lbs - 安装扭矩（铝外壳）：7 in-lbs - 压印扭矩（钢/AISI 8630外壳）：22 in-lbs - 安装扭矩（钢/AISI 8630外壳）：18 in-lbs - 部件号：PLAA1932010A - A Min.：0.08 - A Max.：0.098 - D Nom.：0.077 - E* Min.：0.295 - F Min.：0.08 - 重量：0.5 g - B 螺纹：0.19 - 32 - C Ref.：0.315 - G Hex：0.094
