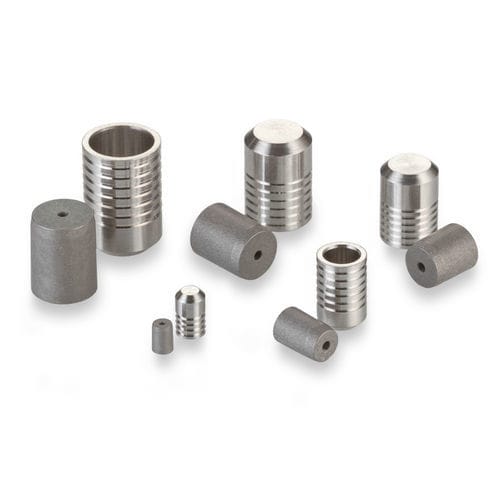

圆形塞子 PLGM series

螺纹无螺纹不锈钢

我们经典的Lee Plug系列的这一成员非常适合安装在不锈钢歧管中。Lee塞子仍然是密封交叉钻孔的最简单、最成功的方法。在安装销钉时，受控膨胀会导致塞子的土地和槽“咬入”周围的材料，形成独立的密封和保持环。尺寸范围为2.5至8毫米。 - 塞子直径：4.50毫米 - 最大可密封通道直径：3.7毫米 - 证明压力：196 MPa - 塞子材料：不锈钢 - 外壳材料：Inconel、Monel、MP35N、不锈钢或钛 一般性能 - 1级：短83，长123 - 2级：短98，长167 - 3级：短113，长196 材料 - 销钉：416 CRES，QQ-S-763C，Rc 20-34，钝化和蜡 - 塞子：416 CRES，QQ-S-763C，Rc 20-34，钝化 零件编号和规格 - PLGM0450020A：短，D Max. 4.5，D Min. 4.48，C Nom. 4.55，M Nom. 3.81，K Nom. 3.64，L Nom. 3.29，重量0.51克，A Min. 4.3，N Dia. Ref. 3.7，W Min. 1.6，铰孔直径1级H10 * 4.50 - 4.56，2级H9 * 4.50 - 4.54，3级H7 * 4.50 - 4.51 - PLGM0451020A：长，D Max. 4.5，D Min. 4.48，C Nom. 7.19，M Nom. 6.61，K Nom. 3.62，L Nom. 5.15，重量0.84克，A Min. 7.1，N Dia. Ref. 3.7，W Min. 1.6，铰孔直径1级H10 * 4.50 - 4.56，2级H9 * 4.50 - 4.54，3级H7 * 4.50 - 4.51 替换零件和配件 - CUTA1560203A：安装工具套件 - CUTM0450103B：提取工具套件 - CUTM0451103A：量规 - 有关尺寸，请参阅零件编号和规格选项卡。 - CAD信封：4.50不锈钢公制Lee Plug短型号，4.50不锈钢公制Lee Plug长型号 - 手册：航空航天、能源和赛车解决方案的技术液压手册（第A45页） - 产品视频：Lee Plug扩展塞的功能和优点概述 - 文章：双密封A.F.O.®塞子提供预充和清除功能 关键技术规格 - 塞子直径：4.50毫米 - 最大可密封通道直径：3.7毫米 - 证明压力：196 MPa - 塞子材料：不锈钢（416 CRES） - 外壳材料：Inconel、Monel、MP35N、不锈钢或钛 - 可用尺寸：2.5至8毫米 - 提供短版和长版
