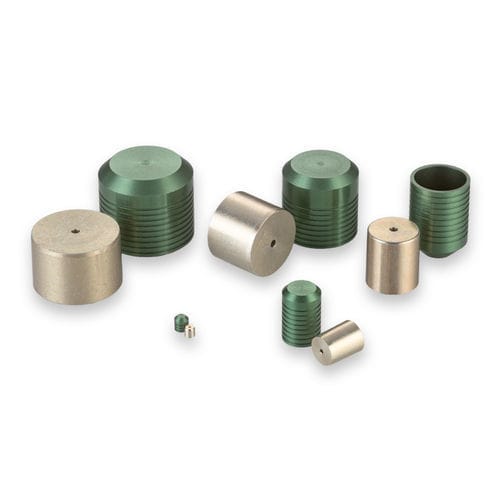

圆柱塞子 PLGA series

螺纹铝制成形

我们经典的Lee Plug系列的这一成员非常适合安装在铝制歧管中。Lee塞子仍然是密封交叉钻孔的最简单、最成功的方法。在安装销钉时，受控膨胀使塞子的凸缘和槽口“咬入”周围材料，形成独立的密封和保持环。尺寸范围从0.093到0.656英寸。 - 塞子直径：0.093英寸 - 最大可密封通道直径：0.062英寸 - 试验压力：16,000 psi - 塞子材料：铝 - 外壳材料：铝 一般性能 - 1级：短6，长10 - 2级：短8，长13 - 3级：短10，长16 材料 - 销钉：2024-T4或T351铝，SAE AMS-QQ-A-225/6，符合MIL-DTL-5541的Alodine黄色和蜡 - 塞子：2024-T4或T351铝，SAE AMS-QQ-A-225/6，符合MIL-A-8625 II型B的阳极氧化绿色 尺寸视图和安装孔详细信息 有关尺寸，请参阅零件编号和规格选项卡。 零件编号和规格 - PLGA0930010A：短，D Max. 0.0937，D Min. 0.0928，C Nom. 0.098，M Nom. 0.078，K Nom. 0.069，L Nom. 0.062，重量0.03g - PLGA0931010A：长，D Max. 0.0937，D Min. 0.0928，C Nom. 0.143，M Nom. 0.123，K Nom. 0.069，L Nom. 0.095，重量0.04g 替换零件和配件 - CUTA0930203A：安装工具套件 - CUTA0930103B：提取工具套件 - CUTA0931103A：量规 - PLGA1030010A：短超大Lee塞子 - PLGA1031010A：长超大Lee塞子 CAD信封：093铝Lee塞子短模型，093铝Lee塞子长模型 手册：航空航天、能源和赛车解决方案的技术液压手册 产品视频：Lee塞子扩展塞子的功能和优点概述 文章：双密封A.F.O.®塞子提供预充和清除功能 技术规格： - 塞子直径：0.093英寸 - 最大可密封通道直径：0.062英寸 - 试验压力：16,000 psi - 塞子材料：铝（2024-T4或T351，SAE AMS-QQ-A-225/6，符合MIL-DTL-5541的Alodine黄色和蜡） - 塞子表面处理：符合MIL-A-8625 II型B的阳极氧化绿色 - 外壳材料：铝 - 可用尺寸：0.093到0.656英寸
