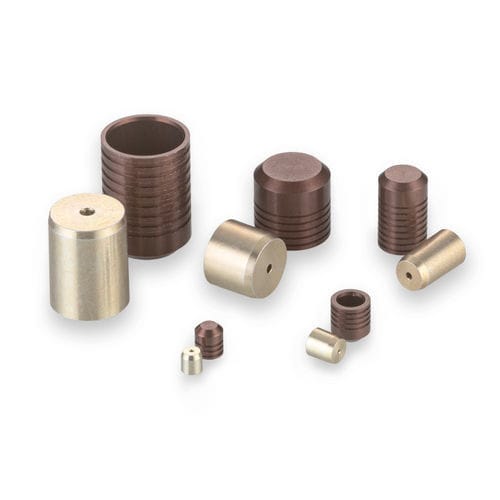

圆形塞子 PLGM series

螺纹铝制成形

我们经典的Lee Plug系列的这一成员非常适合安装在铝制歧管中。Lee插头仍然是密封交叉钻孔的最简单、最成功的方法。在安装销钉时，受控膨胀会导致插头的土地和凹槽“咬入”周围材料，形成独立的密封和保持环。尺寸范围为2.5至8毫米。 - 插头直径：5.50 mm - 最大可密封通道直径：4.7 mm - 证明压力：102 MPa - 插头材料：铝 - 外壳材料：铝 一般性能 1级 | 2级 | 3级 短：49 | 59 | 69 长：64 | 83 | 102 证明压力（MPa） 材料 部件 | 材料 | 规格 | 表面处理 销钉 | 2024-T4或T351铝 | SAE AMS-QQ-A-225/6 | 按MIL-DTL-5541和蜡处理的Alodine黄色 插头 | 2024-T4或T351铝 | SAE AMS-QQ-A-225/6 | 按MIL-A-8625 II型B处理的阳极氧化棕色 零件编号和规格 零件编号 | 尺寸 | D Max. | D Min. | C Nom. | M Nom. | K Nom. | L Nom. | 重量（g） | A Min. | N Dia. Ref. | W Min. | 铰孔直径1级 | 铰孔直径2级 | 铰孔直径3级 PLGM0550010A | 短 | 5.5 | 5.48 | 5.36 | 4.6 | 4.59 | 4.08 | 0.33 | 5.1 | 4.7 | 3.2 | H10 * 5.50 - 5.56 | H9 * 5.50 - 5.54 | H7 * 5.50 - 5.51 PLGM0551010A | 长 | 5.5 | 5.48 | 8.31 | 7.62 | 4.57 | 6.87 | 0.51 | 8.1 | 4.7 | 3.2 | H10 * 5.50 - 5.56 | H9 * 5.50 - 5.54 | H7 * 5.50 - 5.51 *DIN 7154公差在铰孔公差范围内。 所有尺寸均为毫米。此信息仅供参考。 更换零件和配件 零件编号 | 描述 CUTA1870203A | 安装工具套件 CUTM0550103B | 提取工具套件 CUTM0551103A | 量规 - 有关尺寸，请参阅零件编号和规格选项卡。 技术规格 / 特点 - 插头直径：5.50 mm - 最大可密封通道直径：4.7 mm - 证明压力：102 MPa - 插头材料：2024-T4或T351铝 - 外壳材料：铝 - 销钉材料：2024-T4或T351铝 - 销钉表面处理：按MIL-DTL-5541和蜡处理的Alodine黄色 - 插头表面处理：按MIL-A-8625 II型B处理的阳极氧化棕色 - 可用尺寸：2.5至8 mm
