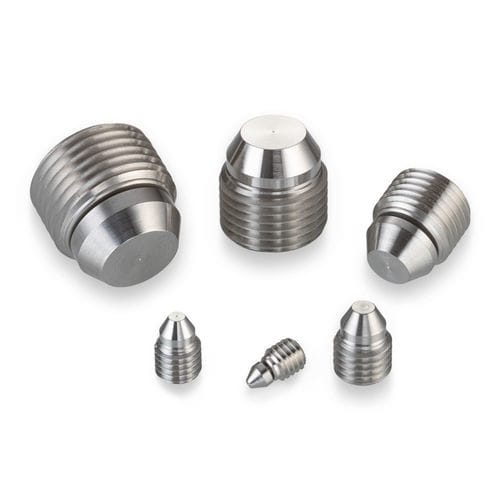

圆柱塞子 PLAA2528010A

螺纹不锈钢铝

这种螺纹保持的插头设计用于仅在安装孔上施加轴向力，使其非常适合密封薄壁孔。它使用金属对金属密封用于高压应用，并且可拆卸和可重复使用，提供对密封通道的轻松访问。A.F.O. 插头具有独特的浮动密封，可以自我对准，以允许螺纹孔与通孔不完全同心。尺寸范围从0.19到0.75英寸。 - 插头直径：0.250英寸 - 最大可密封通道直径：0.156英寸 - 证明压力：56,000 psi - 插头材料：不锈钢 - 外壳材料：铝或不锈钢 一般性能 - 证明压力（psi x 1000）：不锈钢：56，铝：26，AISI 8630：56 材料 - 螺纹体：303 CRES，规格：QQ-S-763C和AMS 5640 I型，表面处理：钝化 - 鼻部：15-5 PH CRES，规格：AMS 5659，表面处理：钝化 尺寸视图和安装孔详细信息 有关尺寸，请参阅零件编号和规格选项卡。 零件编号和规格 - 零件编号：PLAA2528010A - A 最小：0.098 - A 最大：0.156 - D 名义：0.102 - E* 最小：0.364 - F 最小：0.07 - 重量：1.3 g - B 螺纹：0.25 - 28 - C 参考：0.365 - G 六角：0.125 *尺寸（E）将随尺寸（A）的变化而变化。所有尺寸均为英寸。此信息仅供参考。 替换零件和配件 - 冲压工具零件编号：CUTA2500163A - 所需工具旋转：175° +/- 35° - （参考）冲压扭矩（铝外壳）：30 in-lbs - 安装扭矩（铝外壳）：25 in-lbs - （参考）冲压扭矩（钢/AISI 8630外壳）：71 in-lbs - 安装扭矩（钢/AISI 8630外壳）：55 in-lbs - 可用尺寸：0.19到0.75英寸 - 可拆卸和可重复使用 - 高压金属对金属密封 - 自我对准的浮动密封 特性 / 技术规格 - 插头直径：0.250英寸 - 最大可密封通道直径：0.156英寸 - 证明压力：56,000 psi（不锈钢），26,000 psi（铝），56,000 psi（AISI 8630） - 插头材料：不锈钢（303 CRES，15-5 PH CRES） - 外壳材料：铝或不锈钢 - 螺纹：0.25 - 28 - 重量：1.3 g - 安装扭矩（铝）：25 in-lbs - 安装扭矩（钢/AISI 8630）：55 in-lbs - 冲压工具零件编号：CUTA2500163A
