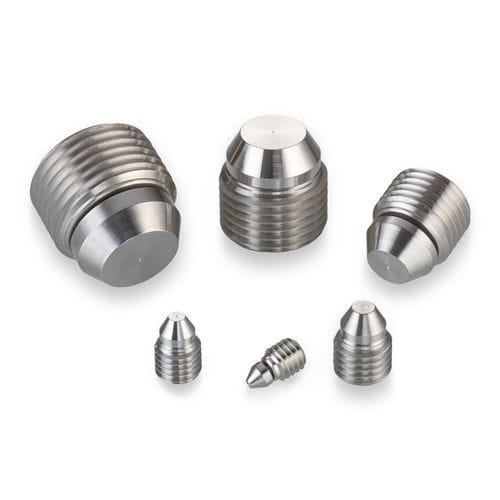

圆柱塞子 PLAA3724010A

螺纹不锈钢铝制

这种螺纹保持的塞子设计用于仅在安装孔上施加轴向力，使其非常适合密封薄壁孔。它使用金属对金属密封用于高压应用，并且既可拆卸又可重复使用，提供对密封通道的轻松访问。A.F.O.塞子具有独特的浮动密封，可以自我对准，以允许螺纹孔与通孔不完全同心。尺寸范围从0.19到0.75英寸。 - 塞子直径：0.375英寸 - 最大可密封通道直径：0.276英寸 - 试验压力：54,000 psi - 塞子材料：不锈钢 - 外壳材料：铝或不锈钢 一般性能 - 不锈钢：54,000 psi - 铝：24,000 psi - AISI 8630：54,000 psi 材料 - 螺纹体：303 CRES, QQ-S-763C和AMS 5640 I型, 钝化 - 鼻部：15-5 PH CRES, AMS 5659, 钝化 尺寸视图和安装孔详细信息 有关尺寸，请参阅零件编号和规格选项卡。 零件编号和规格 - 零件编号：PLAA3724010A - A Min.：0.187 - A Max.：0.276 - D Nom.：0.129 - E* Min.：0.454 - F Min.：0.12 - 重量：3.6 g - B 螺纹：0.375 - 24 - C 参考：0.455 - G 六角：0.187 *尺寸(E)会随尺寸(A)的变化而变化。所有尺寸均为英寸。此信息仅供参考。 更换零件和配件 - 压印工具零件编号：CUTA3750163A - 所需工具旋转：150° +/- 30° - (参考) 压印扭矩 (铝外壳)：125 in-lbs - 安装扭矩 (铝外壳)：100 in-lbs - (参考) 压印扭矩 (钢/AISI 8630外壳)：275 in-lbs - 安装扭矩 (钢/AISI 8630外壳)：220 in-lbs - CAD包络：375不锈钢A.F.O.塞子模型（可根据要求提供） - 手册：航空、能源和赛车解决方案的技术液压手册（参见文档中的PDF） - 产品视频：Lee塞子扩展塞子的功能和优点概述（参见视频链接） 技术规格 - 产品类型：螺纹保持塞子 - 密封类型：金属对金属 - 可拆卸/可重复使用：是 - 自对准浮动密封：是 - 尺寸范围：0.19到0.75英寸 - 试验压力（不锈钢）：54,000 psi - 塞子材料：303 CRES, 15-5 PH CRES - 外壳材料：铝或不锈钢 - 表面处理：钝化 - 零件编号示例：PLAA3724010A - 重量：3.6 g - 螺纹：0.375 - 24
