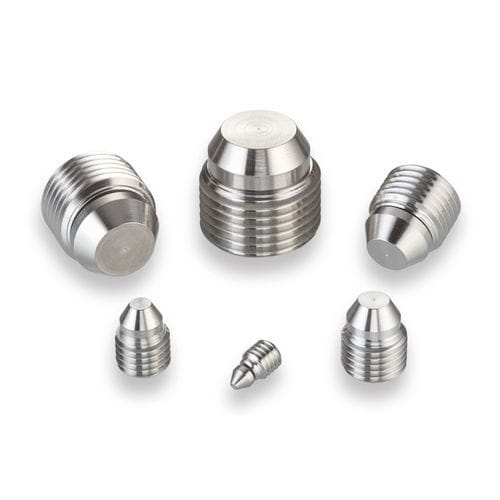

圆柱塞子 PLAA3124020A

螺纹不锈钢铝制

这种螺纹保持的插头设计用于仅在安装孔上施加轴向力，使其非常适合用于密封薄壁孔。完全由MP35N镍钴合金制成，这种A.F.O.插头符合NACE标准，并为石油和天然气行业的苛刻应用提供出色的耐腐蚀性。该插头使用金属对金属密封用于高压应用。它既可拆卸又可重复使用，提供对密封通道的轻松访问。尺寸范围从0.19到0.75英寸。 - 插头直径：0.312英寸 - 最大可密封通道直径：0.209英寸 - 证明压力：56,000 psi - 插头材料：MP35N - 外壳材料：Inconel、Monel、MP35N或钛 一般性能 - 不锈钢：56,000 psi - 铝：26,000 psi - AISI 8630：56,000 psi 材料 - 螺纹体：MP35N（NACE MR0175 / ISO 15156） - 鼻子：MP35N（NACE MR0175 / ISO 15156） 零件编号和规格 - 零件编号：PLAA3124020A - A Min.：0.136 - A Max.：0.209 - D Nom.：0.119 - E* Min.：0.412 - F Min.：0.09 - 重量：2.1 g - B 螺纹：0.312 - 24 - C 参考：0.415 - G 六角：0.156 替换零件和配件 - 压印工具零件编号：CUTA3120163A - 所需工具旋转：150° +/- 30° - 压印扭矩（铝外壳）：85 in-lbs - 安装扭矩（铝外壳）：75 in-lbs - 压印扭矩（钢/AISI 8630外壳）：180 in-lbs - 安装扭矩（钢/AISI 8630外壳）：90 in-lbs 有关尺寸，请参阅零件编号和规格选项卡。 航空、能源和赛车解决方案的技术液压手册第A58页 CAD包络：312 MP35N A.F.O.插头模型（可根据要求提供） 安装程序：PS 1013 H：A.F.O.®插头的安装程序（可根据要求提供） 安装和制造工具：下载CUTA3120163A：插头压印工具（可根据要求提供） 双密封A.F.O.®插头提供预充和清洗功能（在线提供文章） Lee扩展插头功能和优势概述（在线视频资源可用） 技术规格： - 插头直径：0.312英寸 - 最大可密封通道直径：0.209英寸 - 证明压力：56,000 psi - 插头材料：MP35N - 外壳材料：Inconel、Monel、MP35N或钛 - 零件编号：PLAA3124020A - 重量：2.1 g - B 螺纹：0.312 - 24 - 压印工具零件编号：CUTA3120163A - 所需工具旋转：150° +/- 30° - 压印扭矩（铝外壳）：85 in-lbs - 安装扭矩（铝外壳）：75 in-lbs - 压印扭矩（钢/AISI 8630外壳）：180 in-lbs - 安装扭矩（钢/AISI 8630外壳）：90 in-lbs
