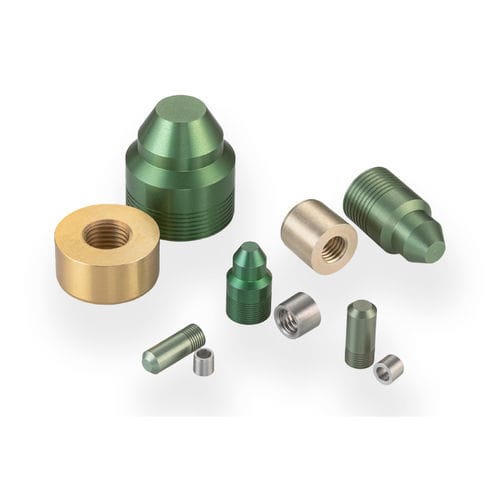

圆柱塞子 PLRA4060010A

螺纹铝制支撑

这种R.F.O.塞子设计用于仅在安装孔上施加径向力。该塞子可用于密封薄壳和易碎材料的开口。它被设计为无需支撑肩即可适应通道，并且在安装过程中没有向下压力。R.F.O.塞子使用The Lee Company的液压安装工具进行安装。尺寸范围从0.156到0.875英寸。 - 塞子直径：0.406英寸 - 最大可密封通道直径：0.406英寸 - 试验压力：3500 psi - 塞子材料：铝 - 外壳材料：铝 一般性能 - 2级：试验压力（psi x 1000）：2.5 - 3级：试验压力（psi x 1000）：3.5 材料 - 销：2024-T4或T351铝，SAE AMS-QQ-A-225/6，符合MIL-DTL-5541的Alodine黄色 - 塞子：2024-T4或T351铝，SAE AMS-QQ-A-225/6，符合MIL-A-8625 II型B的阳极氧化绿色 零件编号和规格 - 零件编号：PLRA4060010A - D最大：0.4062 - D最小：0.4053 - C名义：0.7 - M名义：0.4 - MM名义：0.55 - K名义：0.357 - L名义：0.256 - X：0.216-28 - Y：0.33 - Z：0.190-32 - 重量（g）：2.4 - A最小：0.4 - B最小：0.1 - 铰孔直径2级：0.4062 - 0.4077 - 铰孔直径3级：0.4062 - 0.4067 替换零件和配件 - 零件编号：CUTX0100000B，描述：液压安装工具 - 零件编号：CUTA4065205A，描述：安装工具套件 - 零件编号：CUTA4066205B，描述：提取工具套件 - 零件编号：PLRA4160010A，描述：R.F.O.超大塞子 安装程序：参见PS 203 REV L：Lee塞子膨胀塞的设计标准和安装及提取程序（参见文件） 安装和制造工具：塞子安装工具，塞子提取工具套件，Lee R.F.O.液压安装工具 图像规格 - 可用尺寸视图和安装孔详细信息（参见图像） CAD包络：406铝RFO塞子模型（参见资源） 更多信息：航空航天、能源和赛车解决方案的技术液压手册第A53页（参见文件） 关键产品事实 - 塞子直径：0.406英寸 - 最大可密封通道直径：0.406英寸 - 试验压力：3500 psi - 塞子材料：铝 - 外壳材料：铝 特性/技术规格 - 产品类型：塞子 - 型号：406铝R.F.O.®塞子 - 材料：2024-T4或T351铝 - 表面处理：符合MIL-DTL-5541的Alodine黄色（销），符合MIL-A-8625 II型B的阳极氧化绿色（塞子） - 试验压力：高达3500 psi（3级） - 塞子直径：0.406英寸 - 最大可密封通道直径：0.406英寸 - 安装：需要液压安装工具 - 可用尺寸：0.156到0.875英寸
