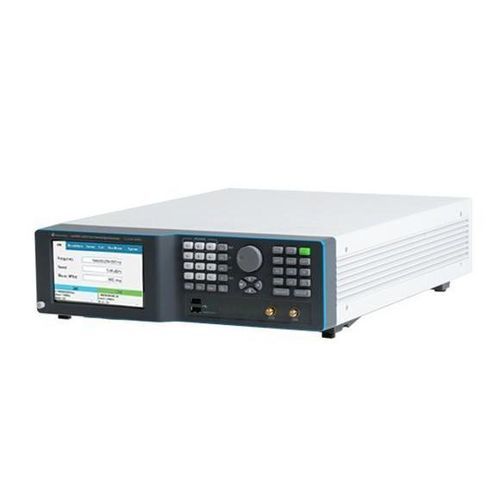

信号发生器 LSX4092B

微波RF 无线电频率双管道

概述
Lucid-X（LSX）系列是体积小、模块化的微波信号发生器家族，提供多种形式（台式/Benchtop、桌面、PXIe 模块、机架、便携）。该系列在 40 GHz 范围内具备低相噪，支持相干多通道工作并提供先进的模拟与脉冲调制能力。

主要特性

• 频率覆盖至 40 GHz（Lucid-X 家族）
• 双通道台式（Benchtop）配置（LSX4092B）
• 快速频率切换：<10 μs（亦可选超快速切换）
• 相干频率切换，适用于相位相干的多通道应用
• 模拟调制：AM、FM、PM、扫描（Sweep）和脉冲调制
• 相位噪声（典型值）：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz（10 kHz 偏移）；-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波典型 -50 dBc；非谐波杂散典型 -90 dBc
• 脉冲调制开/关比典型约 70 dB；上/下降时间 <15 ns
• 接口：LAN、USB、SPI
• 控制与编程：SCPI/VISA；支持 Python、MATLAB、C#/C++、LabVIEW；含虚拟前面板

详细能力
信号完整性与纯度
Lucid-X 家族在 40 GHz 频段内提供高光谱纯度。10 kHz 偏移下的典型相位噪声示例：-148 dBc/Hz（100 MHz）、-133 dBc/Hz（1 GHz）、-114 dBc/Hz（10 GHz）。谐波与杂散性能使 LSX 系列适用于本振（LO）、ADC/DAC 时钟、互调测试及其他精密射频应用。

高速频率切换
微秒级的超高速频率切换可减少自动测试中的空闲时间，并能真实模拟雷达、电子战及保密通信系统中使用的跳频波形。

模拟与脉冲调制
支持广泛的模拟调制功能：FM（最大偏移至 10 MHz；速率至 1 MHz）、AM（线性深度至 90%；速率至 100 kHz）、PM（峰值偏移至 360°）。脉冲调制提供高开/关比（约 70 dB）和极快的上/下降时间（<15 ns）。支持 Sweep 与 Pattern/Pulse 模式以满足复杂信号生成场景。

控制与编程
为系统集成与自动化设计，Lucid-X 单元通过 VISA 实现标准 SCPI。支持 LAN 或 USB 远程控制；并提供 Python、MATLAB、C#/C++、NI LabVIEW 的集成支持与示例。虚拟前面板用于本地及网络 GUI 控制。

订购信息
型号：LSX4092B — 40 GHz 双通道微波台式信号发生器
选件（概要）：

• MOD — 调制套件（AM、FM、PM）
• LP — 低功率选件（-70 dBm）（可用性取决于形式因素）
• ELP1 / ELP2 — 扩展低功率范围（单通道 / 双通道）
• EPR1 / EPR2 — 扩展功率范围（单通道 / 双通道），范围 -130 dBm 至 +27 dBm
• PLS — 脉冲调制选件
• PAT — 模式/序列调制选件
• FS — 快速切换（100 μs）选件
• UFS — 超快速切换（10 μs）选件（特定形式因素可用）
• BAT / BAT2 / CHA — 便携型号电池与充电器选项
• W-RACK — 机架安装套件
• WE — 保修延长（1 年）

配件（示例）

• 19" 单位机架安装套件（W-Rack）
• 专业携带箱 / 箱具套件

技术规格

• 型号：LSX4092B（40 GHz 双通道微波台式信号发生器）
• 最大频率：高达 40 GHz
• 通道：双通道（2 通道，相干）
• 相位噪声（典型，10 kHz 偏移）：-148 dBc/Hz @100 MHz；-133 dBc/Hz @1 GHz；-114 dBc/Hz @10 GHz
• 谐波：典型 -50 dBc
• 非谐波杂散：典型 -90 dBc
• 快速切换：<10 μs 能力；订购选项包括 FS（100 μs）和 UFS（10 μs）
• FM：最大偏移至 10 MHz；速率至 1 MHz
• AM：线性深度至 90%；速率至 100 kHz
• PM：峰值偏移至 360°
• 脉冲调制：开/关比 ~70 dB；上/下降时间 <15 ns
• 接口：LAN、USB、SPI
• 远程控制：VISA 上的 SCPI；支持 Python、MATLAB、C#/C++、LabVIEW
• 形式因素：Benchtop、Desktop、Rackmount、PXIe 模块、Portable
• 典型应用：本振（STALO）、雷达测试、电子战、DAC/ADC 时钟、波束成形、相干多通道测试配置
