信号发生器 LSX8081P

微波RF 无线电频率单管道

概述

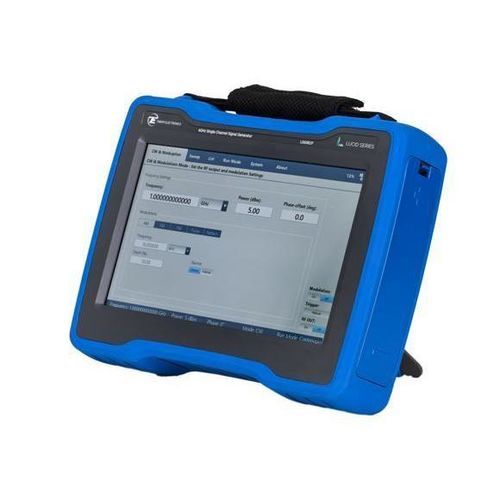

Lucid-X LSX8081P 是一款小体积便携式微波信号发生器，旨在为需要精密射频源的应用提供低相位噪声和高频谱纯度。该 8 GHz 单通道便携式机型属于 Lucid‑X 系列，系列还提供 Desktop、Benchtop、Rackmount 和 PXIe 模块等形式。

主要特性

• 快速切换速度 <10 μs（可选超高速切换）
• 相干频率切换
• 模拟调制：AM、FM、PM、扫描与脉冲调制
• 相位噪声示例：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz（10 kHz 偏移）；-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波通常 <-50 dBc；非谐波通常 <-90 dBc
• 集成接口：LAN、USB 与 SPI
• 行业标准 SCPI/VISA 远程控制；支持的 API 包括 Python、MATLAB、C#/C++ 与 LabVIEW；包含虚拟前面板 GUI
• 可用形式因素：PXIe、Rackmount、Benchtop、Desktop 与 Portable

信号完整性与纯度
LSX 系列为实现极低相位噪声与高频谱纯度而设计，适用于本振、互调失真测量以及高性能 DAC/ADC 时钟等场景。

模拟与脉冲调制能力

• FM：最大偏移可达 10 MHz；调制速率可达 1 MHz
• AM：线性深度可达 90%；调制速率可达 100 kHz
• PM：峰值偏移可达 360°
• 脉冲调制：高开关比（典型约 ~70 dB）；上/下降时间 <15 ns；支持模式与脉冲调制

快速频率切换
典型 10 μs 的切换时间可支持频率跳变系统测试、雷达/电子战仿真及高吞吐量自动化测试序列。

控制与编程
通过 LAN 或 USB 使用 SCPI/VISA 进行远程控制。兼容 Python、MATLAB、C#/C++ 与 LabVIEW。提供虚拟前面板以支持本地或网络 GUI 控制。

订购信息
Model — Description
LSX8081P — 8 GHz Single Channel Portable Microwave Signal Generator

技术规格

• 型号：LSX8081P
• 系列：Lucid-X (LSX)
• 可用形式因素：Portable（本列表）、Desktop、Benchtop、Rackmount、PXIe 模块
• 频率范围：最高至 40 GHz（Lucid‑X 系列）
• 相位噪声（示例）：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz（10 kHz 偏移）；-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波：典型 <-50 dBc；非谐波：典型 <-90 dBc
• 切换时间：标准 10 μs（标注有超高速选项）
• 支持的调制：AM、FM、PM、Sweep、Pulse、Pattern
• FM 能力：最大偏移至 10 MHz；速率至 1 MHz
• AM 能力：线性深度至 90%；速率至 100 kHz
• PM 能力：峰值偏移至 360°
• 脉冲规格：开关比 ~70 dB；上/下降时间 <15 ns
• 接口：LAN、USB、SPI
• 控制：SCPI/VISA；支持工具：Python、MATLAB、C#/C++、LabVIEW；含虚拟前面板
• 典型应用：雷达 STALO、本振源、互调测试、DAC/ADC 时钟、雷达/电子战、无线通信、需要相干多通道源的量子实验
