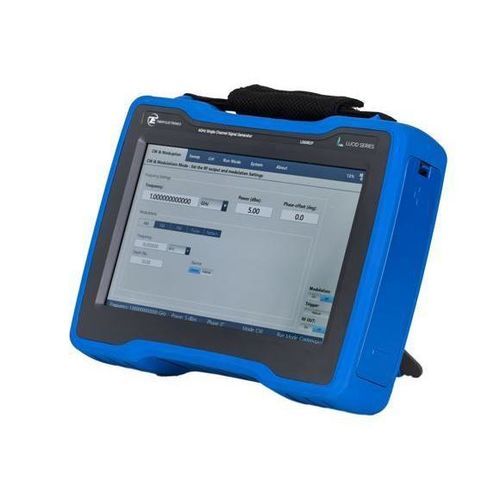

信号发生器 LSX2091P

微波RF 无线电频率单管道

概述
Lucid-X是一款小占位的模块化微波信号发生器，提供多种形态（桌面、PXIe模块、台式、机架和便携式）。该系列设计以提供低相位噪声并覆盖高达40 GHz的频率，面向要求严格的射频和微波应用，需具备出色的谱纯度、快速切换和灵活的调制能力。

主要亮点

• 小占位模块化微波信号发生器系列（Lucid-X）
• 提供便携式形态（LSX2091P为20 GHz单通道便携微波信号发生器）
• 频率覆盖高达40 GHz（平台能力）；LSX2091P规格为20 GHz单通道
• 快速切换：超快速切换选项低至10 µs；快速切换选项100 µs
• 相干频率切换，适用于相位相干的应用
• 模拟与脉冲调制：内置AM、FM、PM、扫描和脉冲调制
• 接口：集成LAN、USB和SPI
• 低相位噪声架构，适用于本振（LO）和时钟应用

功能详情

• 信号完整性与纯度：10 kHz偏移时的相位噪声示例：-148 dBc/Hz @100 MHz，-133 dBc/Hz @1 GHz，-114 dBc/Hz @10 GHz；谐波典型约 -50 dBc；非谐波典型约 -90 dBc
• 模拟调制：FM最大偏移至10 MHz，速率最高1 MHz；AM线性深度最高90%，速率至100 kHz；PM峰值偏移最高360°
• 脉冲调制：高开/关比（典型70 dB）及非常快速的上/下沿时间（<15 ns）
• 快速频率切换：支持10 µs（超快速选项）以用于频率跳变及快速自动测试序列；亦可选择100 µs快速切换
• 控制与编程：行业标准SCPI/VISA远程控制；可与Python、MATLAB、C#/C++、LabVIEW集成；包含用于本地或网络控制的虚拟前面板GUI

相关文档 / 下载（在产品页面列出）
数据手册（产品页面引用的Data Sheet）
Lucid-X Portable 用户手册
Lucid Control Panel（软件）及编程手册
（注：页面上的文档链接由网站下载处理器提供；请参阅产品页面以获取列出的数据表、手册和软件。）

订购信息（摘录）
型号：LSX2091P — 20 GHz 单通道便携微波信号发生器

选项表（选项代码 — 描述 — 适用型号）：
MOD — 调制包（AM、FM、PM） — X/R/B/D/P
LP — 低功率选项 -70 dBm — D/P（表中为 B/R/X 包含）
ELP1 — 1 通道，扩展低功率范围（不适用于4通道） — B/R
ELP2 — 2 通道，扩展低功率范围（不适用于4通道） — B/R
EPR1 — 1 通道，扩展功率范围 -130 dBm 至 +27 dBm（不适用于4通道） — B/R
EPR2 — 2 通道，扩展功率范围 -130 dBm 至 +27 dBm（不适用于4通道） — B/R
PLS — 脉冲调制 — X/R/B/D/P
PAT — 模式调制 — X/R/B/D/P
FS — 快速切换 100 µs — X/R/B/D
UFS — 超快速切换 10 µs — B/R
BAT — 可更换额外电池 4 节 39 Wh — P
BAT2 — 可更换额外电池 4 节 98 Wh — P
CHA — 外部充电器 — P
LAN — USB 以太网适配器 — P
W-RACK — 机架安装套件 — B/R
WE — 延保 1 年（标准保修 3 年） — X/R/B/D/P

应用与典型用例

• 雷达系统的本振（STALO）及稳态LO应用
• 雷达测试与仿真、电子战（EW）场景与频率跳变威胁仿真
• 通信：模拟调制与信令，FM/AM/PM 仿真与测试
• 量子与多通道相干测试应用（与多通道 Lucid 变体或 Proteus 系统配合使用时）
• 使用便携式形态进行现场射频测量与验证

备注
该产品属于 Lucid-X 家族（Lucid 系列）。该系列在桌面、台式、机架和 PXIe 集成方面提供多种形态和通道数量。

规格 / 技术参数

• 商用名称（型号）：LSX2091P
• 形态：便携式（Lucid portable 平台）
• 通道：单通道
• 频率：型号系列最高至40 GHz（LSX2091P = 20 GHz 单通道便携式）
• 相位噪声（示例）：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz（10 kHz 偏移）；-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波：典型 -50 dBc；非谐波：典型 -90 dBc
• 频率切换：超快速选项 10 µs；快速选项 100 µs
• 模拟调制：AM、FM（偏移至多 10 MHz，速率至 1 MHz）、PM（峰值 360°）、扫描
• 脉冲调制：典型开/关比约 70 dB；上/下沿时间 <15 ns
• 接口：LAN、USB、SPI
• 控制协议与编程：SCPI/VISA；支持主机：Python、MATLAB、C#/C++、LabVIEW；包含虚拟前面板 GUI
• 电池选项（便携式）：BAT（39 Wh）、BAT2（98 Wh）、可用外部充电器 CHA
• 保修：标准 3 年；可选 1 年延保
• 可扩展选项：扩展功率/低功率范围、模式/脉冲调制包、机架安装套件
