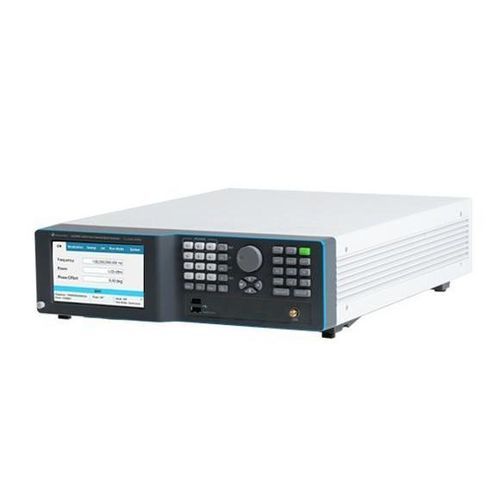

信号发生器 LSX1491B

微波RF 无线电频率单管道

概述
Lucid-X 系列提供多种形态（Desktop、PXIe、Benchtop、Rackmount、Portable）的紧凑模块化微波信号发生器平台。LSX1491B 为 14 GHz 单通道台式仪器，针对低相位噪声、高频谱纯度以及快速可编程的调制与切换进行优化，适用于测试与仿真应用。

主要亮点

• 形态：Desktop、PXIe 模块、Benchtop、Rackmount、Portable
• 频率：LSX1491B 为 14 GHz（系列最高覆盖可达 40 GHz）
• 快速切换：标准 10 μs（部分型号可选 UFS 超快速 10 μs）
• Lucid-X 系列支持相干多通道工作
• 调制：AM、FM、PM、Sweep 和 Pulse
• 接口：LAN、USB、SPI，兼容 SCPI/VISA

产品摘要（页面）
LSX1491B 是 Lucid-X 系列的一款 14 GHz 单通道微波台式信号发生器，提供低相位噪声、高频谱纯度及确定性快速的频率切换，适用于自动化测试、雷达和通信仿真等场景。

功能（详细）

• 控制与编程：支持 SCPI/VISA 标准，通过 LAN/USB 远程控制；可用 Python、MATLAB、C#/C++、LabVIEW 编程；包含虚拟前面板 GUI。
• 信号完整性与纯度：全带宽极低相位噪声；10 kHz 偏移示例：-148 dBc/Hz @100 MHz、-133 dBc/Hz @1 GHz、-114 dBc/Hz @10 GHz。谐波通常 -50 dBc；非谐波通常 -90 dBc。
• 模拟与脉冲调制：内置 AM、FM、PM、扫频与脉冲调制。FM：最大偏移 10 MHz，速率至 1 MHz。AM：线性深度可达 90%，速率至 100 kHz。PM：峰值偏移可达 360°。脉冲调制：开/关比约 70 dB，上/下降时间 <15 ns。
• 快速频率切换：10 μs 切换能力，支持跳频、雷达/电子战仿真及高吞吐自动化测试。提供 UFS 超快速选项。
• 接口：LAN、USB、SPI 及 SPI/micro-USB 用于本地与嵌入式控制；支持 SCPI/VISA 命令及虚拟前面板 GUI。

订购信息（节选）
型号 | 描述
LSX1491B | 14 GHz 单通道微波台式信号发生器

选项（节选）
选项示例与代码：
MOD – 调制包（AM、FM、PM）
LP – 低功率选项 -70 dBm（部分平台包含）
ELP1 / ELP2 – 扩展低功率范围
EPR1 / EPR2 – 扩展功率范围（按通道，从 -130 dBm 到 +27 dBm）
PLS – 脉冲调制选项
PAT – 模式调制选项
FS – 快速切换 100 μs
UFS – 超快速 10 μs
BAT / BAT2 – 可更换电池选项（便携型号）
W-RACK – 机架安装套件
WE – 1 年保修延长（标准保修 3 年）

应用与使用场景

• 雷达系统的本振与 STALO
• 电子战（跳频和威胁仿真）
• 通信测试（模拟/数字调制）
• DAC/ADC 时钟、互调与失真测试
• 量子控制与同步多通道实验

技术规格

• 型号：LSX1491B — 14 GHz 单通道台式
• 系列：Lucid-X (LSX) 微波信号发生器
• 典型相位噪声：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz；-114 dBc/Hz @10 GHz
• 谐波：典型 -50 dBc；非谐波：典型 -90 dBc
• 频率切换：10 μs（可选超快速）
• FM：偏移可达 10 MHz；FM 速率可达 1 MHz
• AM：线性深度可达 90%；AM 速率可达 100 kHz
• PM：峰值偏移可达 360°
• 脉冲调制：开/关比典型 70 dB；上/下降时间 <15 ns
• 接口：LAN、USB、SPI；SCPI/VISA 控制；虚拟前面板 GUI
• 支持的形态：Desktop、Benchtop、Rack、PXIe 模块、Portable
• 系列最大频率覆盖：最高可达 40 GHz
