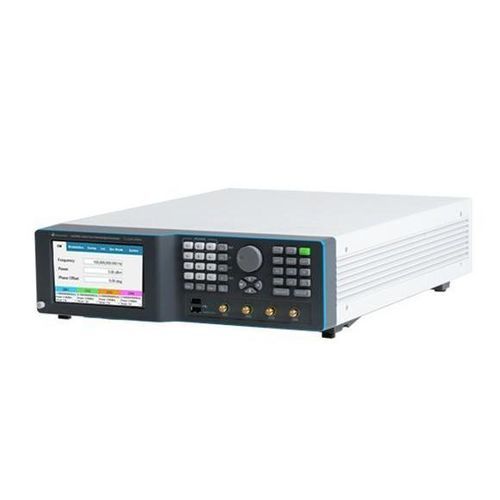

信号发生器 LSX8084B

微波RF 无线电频率4通道

产品概述
LSX8084B 是 Lucid‑X (LSX) 系列的 8 GHz 四通道台式微波信号发生器。该型号在紧凑的模块化外形下提供低相位噪声和高频谱纯度，适用于台式单元使用及可扩展的多通道系统集成。

主要特点

• 4 个相干通道（台式配置）
• 快速开关：标准 100 μs；超快选项 <10 μs
• 相干频率切换，满足相位相干的多通道应用
• 模拟调制：AM、FM、PM、扫频和脉冲
• 脉冲调制：高开/关比（典型 70 dB）；上/下降时间 <15 ns
• FM：偏移可达 10 MHz；速率可达 1 MHz
• AM：线性深度可达 90%；速率可达 100 kHz
• PM：峰值偏移可达 360°
• 接口：LAN、USB、SPI；兼容 SCPI/VISA
• 远程控制与软件：虚拟面板；支持 Python、MATLAB、C#/C++、LabVIEW 的 API
• 模块化小体积，便于扩展为 PXIe、机架、台式或便携式多通道系统

订购信息
Model | 描述
LSX8084B | 8 GHz 四通道台式微波信号发生器

选项（概述）

• MOD — 调制包（AM、FM、PM）
• LP — 低功率选项（-70 dBm）（各外形可用性不同）
• ELP1 / ELP2 — 扩展低功率范围（按通道限制）
• EPR1 / EPR2 — 扩展功率范围（-130 dBm 至 +27 dBm）（按通道限制）
• PLS — 脉冲调制
• PAT — 模式调制
• FS — 快速切换（100 μs）
• UFS — 超快速切换（10 μs）
• W-RACK — 机架安装套件
• BAT / BAT2 / CHA — 便携电池 / 充电器选项（便携外形）
• WE — 保修延长 1 年（标准保修：3 年）

技术规格

• 产品系列：Lucid‑X (LSX) 模块化微波信号发生器
• 型号：LSX8084B — 8 GHz、四通道、台式
• 系列频率能力：最高 40 GHz（Lucid‑X 系列）
• 相位噪声（10 kHz 偏移）：100 MHz 时 -148 dBc/Hz；1 GHz 时 -133 dBc/Hz；10 GHz 时 -114 dBc/Hz
• 谐波：典型 -50 dBc；杂散（非谐波）：典型 -90 dBc
• 频率切换：标准 100 μs；超快选项 10 μs
• FM：偏移最大 10 MHz；速率最大 1 MHz
• AM：线性深度最大 90%；速率最大 100 kHz
• PM：峰值偏移最大 360°
• 脉冲调制：典型开/关比 ≈70 dB；上/下降时间 <15 ns
• 接口：LAN、USB、SPI；兼容 SCPI/VISA
• 远程控制与集成：Python、MATLAB、C#/C++、LabVIEW；包含虚拟面板
• 适用场景：本振/稳定本振 (LO / STALO) 生成、互调失真 (IM) 测量、雷达、电子战、相干多通道测试台、量子控制、相控阵/波束形成系统
