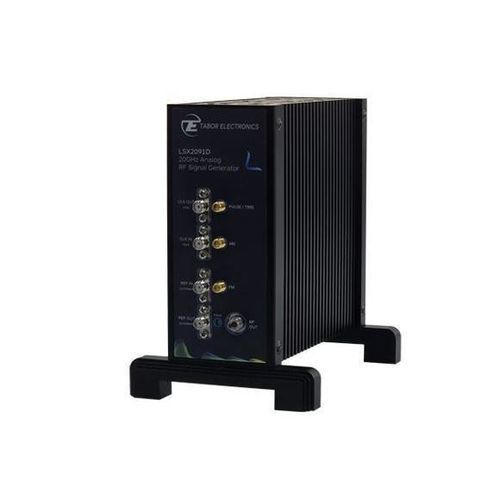

信号发生器 LSX2091D

微波RF 无线电频率单管道

概述
Lucid-X 是一款小体积模块化微波信号发生器系列，提供多种外形（桌面、PXIe 模块、台式、机架、便携）。该系列针对低相位噪声和高谱纯度设计，支持调制、快速相干频率切换以及用于系统集成的灵活接口。

主要特性

• 快速切换速度 <10 μs（超快速切换选项）
• 相干频率切换
• 支持 AM、FM、PM、扫频和脉冲调制
• 相位噪声示例：-148 dBc/Hz @100 MHz（10 kHz 偏移）、-133 dBc/Hz @1 GHz、-114 dBc/Hz @10 GHz
• 集成接口：LAN、USB、SPI

信号完整性与纯度
Lucid-X 系列在微波频段提供极低的相位噪声，适用于需要高信号纯度的应用，如本振、互调失真测量和高性能 DAC/ADC 时钟。典型谱性能包括谐波约 -50 dBc，非谐波约 -90 dBc。

模拟与脉冲调制
该仪器支持内置模拟调制，包括 AM、FM、PM 与扫频。典型调制能力：FM 最大偏移达 10 MHz，速率达 1 MHz；AM 线性深度达 90%，速率达 100 kHz；PM 峰值偏移达 360°；脉冲调制具有高开/关比（典型 ~70 dB）且上/下升时间 <15 ns。pattern 与 pulse 模式可实现真实的雷达、电子战与通信信号仿真。

快速频率切换
超快速切换（10 μs 选项）可减少自动化测试中的空档时间，支持频跳与脉冲间情景仿真（如频跳雷达、安全无线电）。快速相干切换提升生产线吞吐率，并可在不牺牲精度的情况下执行复杂测试序列。

控制与编程
支持行业标准 SCPI/VISA 命令以及通过 LAN 或 USB 的远程控制。可通过 Python、MATLAB、C#/C++ 或 NI 工具（LabVIEW）便捷集成。提供虚拟前面板以供本地或网络 GUI 控制。

应用

• 雷达 STALO / LO 源
• 电子战威胁仿真
• 量子控制（同步相干多通道方案）
• RF 与微波测试台、带快速切换的量产测试

技术参数 / 规格

• 型号：LSX2091D（20 GHz 单通道微波信号发生模块）
• 频率：机型特定 20 GHz（Lucid-X 系列部分机型支持至 40 GHz）
• 切换时间：<10 μs（可选超快速切换）
• 相位噪声示例：-148 dBc/Hz @100 MHz（10 kHz 偏移）、-133 dBc/Hz @1 GHz（10 kHz 偏移）、-114 dBc/Hz @10 GHz
• 谐波：约 -50 dBc；非谐波：约 -90 dBc
• FM：最大偏移至 10 MHz；速率至 1 MHz
• AM：线性深度至 90%；速率至 100 kHz
• PM：峰值偏移至 360°
• 脉冲调制：开/关比典型 ~70 dB；上/下降时间 <15 ns
• 支持的调制：AM、FM、PM、Sweep、Pulse、Pattern
• 接口：LAN、USB、SPI
• 控制：SCPI/VISA；支持 Python、MATLAB、C#/C++、LabVIEW；含虚拟前面板
• 可用外形：Desktop、PXIe 模块、台式、机架、便携
