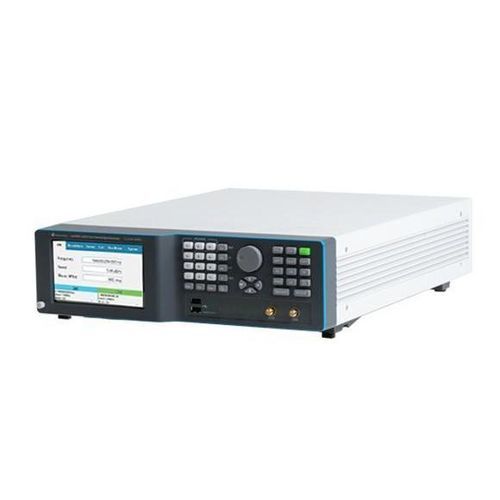

信号发生器 LSX1492B

微波RF 无线电频率单管道

概述
Lucid-X (LSX) 是一款小型模块化微波信号发生器系列，提供多种形态（Desktop、PXIe 模块、Benchtop、Rackmount、Portable）。该系列针对低相位噪声和高频谱纯度设计，支持高达 40 GHz 的频率，适用于对 RF/微波性能要求苛刻的应用，包括本振（LO）源、雷达、电子对抗（EW）以及用于 DAC/ADC 的高精度时钟等。

主要特性

• 占位小、模块化架构（多种形态：Desktop、PXIe、Benchtop、Rackmount、Portable）
• 频率范围可达 40 GHz（系列能力）
• 快速频率切换：10 μs（超快）；也支持 100 μs 快速切换选项
• 相干频率切换（相位相干的多通道/同步操作）
• 模拟调制：AM、FM、PM、扫频和脉冲调制
• 脉冲调制：高开/关比（典型约 70 dB），上/下降时间 < 15 ns
• 集成接口：LAN、USB 和 SPI
• 通过行业标准 SCPI/VISA 控制与编程；支持 Python、MATLAB、C#/C++、NI LabVIEW，并包含虚拟前面板

调制与信号生成能力

• 频率调制（FM）：最大偏移可达 10 MHz，调制速率可达 1 MHz
• 幅度调制（AM）：线性深度高达 90%，速率可达 100 kHz
• 相位调制（PM）：峰值偏移可达 360°
• 脉冲调制：高开/关比（约 70 dB），极快的边沿时间（<15 ns）
• 模式/序列调制及其他数字/脉冲序列功能（可选）

信号完整性与纯度

• 相位噪声示例（系列典型）：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz（10 kHz 偏移）；-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波：约 -50 dBc
• 非谐波杂散：约 -90 dBc

应用

• 雷达本振 (STALO) 及雷达测试系统
• 电子对抗（EW）仿真与威胁模拟
• 通信（模拟通信测试、FM/AM/PM 调制测试）
• 用于 DAC/ADC 的精密 LO/时钟、互调/失真测试、波束成形和相控阵测试

订购摘要（示例）
Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
可选项（示例）：MOD = 调制包（AM、FM、PM）；LP = 低功率选项（-70 dBm）；PLS = 脉冲调制；PAT = 模式调制；FS = 快速切换（100 µs）；UFS = 超快切换（10 µs）；BAT / BAT2 = 便携电池选项；W-RACK = 机架安装套件

备注

• 多种平台形态和选项包需在购买时选择（PXIe / Rackmount / Benchtop / Desktop / Portable 变体）。
• 该系列的高级仪器提供相位相干的多通道配置，以支持同步的多通道应用。

特性 / 规格参数

• 型号名称：LSX1492B
• 产品类型：双通道微波信号发生器（Benchtop）
• 频率能力（系列）：高达 40 GHz（取决于型号）
• 相位噪声（示例）：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz（10 kHz 偏移）；-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波：约 -50 dBc；非谐波：约 -90 dBc
• 切换：超快切换选项 UFS = 10 μs；FS = 100 μs
• 调制：AM / FM / PM / Sweep / Pulse / Pattern；FM 偏移高达 10 MHz；AM 深度高达 90%；PM 峰值偏移 360°
• 脉冲调制性能：开/关比典型 70 dB；上/下降时间 <15 ns
• 接口：LAN、USB、SPI；支持 SCPI/VISA 远程控制
• 编程：Python、MATLAB、C#/C++、LabVIEW；包含虚拟前面板
• 形态：Desktop、Benchtop、PXIe、Rackmount、Portable
