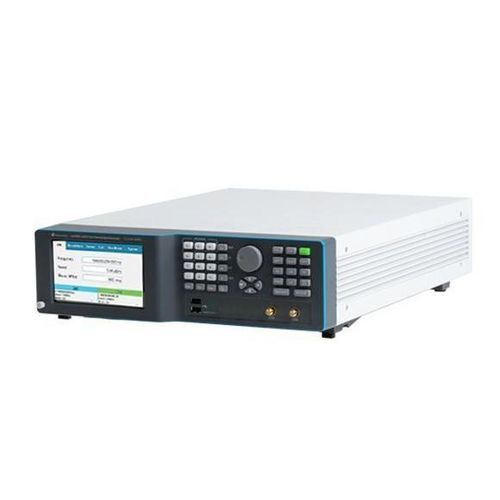

信号发生器 LSX8082B

微波RF 无线电频率单管道

概述
Lucid-X LSX8082B 是 Lucid-X 系列的一款 8 GHz 台式微波信号源。该模块化小尺寸平台以低相位噪声及高谱纯度设计，双通道型号适用于实验室与现场的高要求射频/微波测试应用。

主要特性

• 快速切换 <100 μs（UFS 选件：<10 μs）
• 相干频率切换
• 模拟调制：AM、FM、PM、扫描（Sweep）和脉冲
• 低相位噪声性能
• 集成接口：LAN、USB、SPI

功能详细亮点

• 信号完整性与纯度：在工作频段内表现出色的谱纯度。代表性相位噪声（10 kHz 偏移）：-148 dBc/Hz @100 MHz，-133 dBc/Hz @1 GHz，-114 dBc/Hz @10 GHz。典型谐波：-50 dBc；非谐波：-90 dBc。
• 模拟与脉冲调制：FM 偏移可达 10 MHz（速率至 1 MHz）；AM 线性深度可达 90%（速率至 100 kHz）；PM 峰值偏移可达 360°；脉冲调制具高开/关比（典型 70 dB）且上/下降时间 <15 ns。支持模式（pattern）与脉冲选项。
• 快速频率切换：标准快速切换 <100 μs；UFS 超快速选件 <10 μs，满足跳频和快速自动测试序列需求。
• 控制与编程：支持通过 VISA 的 SCPI 以及 LAN/USB/SPI。可通过 Python、MATLAB、C#/C++、LabVIEW 进行远程控制与集成。提供虚拟前面板 GUI。

订购摘要（表）
型号：LSX8082B
描述：8 GHz 双通道微波台式信号源

选件（示例）

• MOD — 调制包（AM、FM、PM）
• LP — 低功率选项（-70 dBm）
• ELP1 / ELP2 — 扩展低功率范围（1 或 2 通道）
• EPR1 / EPR2 — 扩展功率范围（-130 dBm 至 +27 dBm）
• PLS — 脉冲调制
• PAT — 模式调制
• FS — 快速切换（100 μs）
• UFS — 超快切换（10 μs）
• BAT / BAT2 / CHA — 电池与充电器选项（便携型号）
• W-RACK — 机架安装套件
• WE — 保修延长

应用

• 本振（STALO）与雷达系统
• 电子战与威胁仿真
• 量子实验与 DAC/ADC 精密时钟
• 实验室与现场 RF/FM 测量（便携配置）

技术规格

• 型号系列：Lucid-X（LSX 系列）
• 型号：LSX8082B
• 可用形态（系列）：Desktop、PXIe、Benchtop、Rackmount、Portable
• 本型号：8 GHz 台式微波信号源（双通道）
• 系列频率能力：最高可达 40 GHz（系列能力；本型号为 8 GHz）
• 代表性相位噪声：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz；-114 dBc/Hz @10 GHz
• 谐波：典型 -50 dBc；非谐波：典型 -90 dBc
• 切换：标准快速切换 <100 μs；UFS 选件 <10 μs
• 调制类型：AM、FM（偏移至 10 MHz，速率至 1 MHz）、PM（峰值 360°）、Sweep、Pulse（on/off 比 典型 70 dB；上/下降时间 <15 ns）、Pattern
• 功率选件：低功率、扩展低功率、扩展功率范围（按选件）
• 接口：LAN、USB、SPI
• 远程控制：SCPI/VISA；与 Python、MATLAB、C#/C++、LabVIEW 集成；含虚拟前面板
• 典型脉冲参数：on/off 比约 70 dB；上/下降 <15 ns
• 选件与配件：调制包、电池/充电器、LAN 适配器、机架套件、保修延长、便携箱
• 备注：产品数据表与软件可从制造商文档获取
