信号发生器 LSX2094B

微波RF 无线电频率4通道

概述

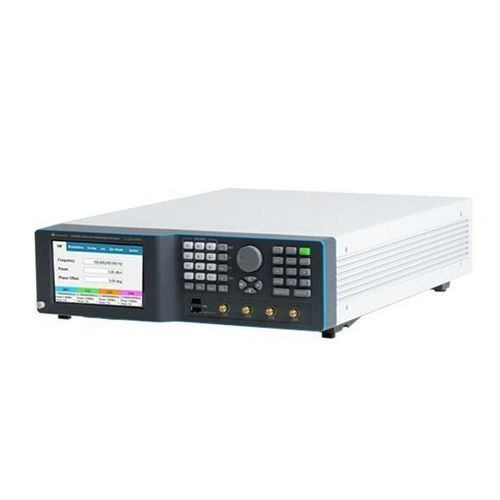

LSX2094B 是 Lucid‑X 系列中一款 20 GHz、4 通道台式微波信号发生器。该系列为小型模块化产品，提供多种形态。该机型针对低相噪和高谱纯度设计，支持快速切换和多种调制模式。

要点

• 形态：台式，4 通道相干配置
• 系列频率覆盖：最高可达 40 GHz（系列能力）
• 快速切换：为脉冲和频率切换提供超快选项
• 调制：AM、FM、PM、扫频（Sweep）及脉冲调制
• 接口：LAN、USB 与 SPI；支持 SCPI/VISA，用于远程控制和自动化

亮点

• 超快切换速度：<10 μs（可选超快方案）
• 相干的多通道频率切换
• AM、FM、PM、Sweep & Pulse，具备宽动态范围
• 相噪示例：-148 dBc/Hz @100 MHz（10 kHz 偏移），-133 dBc/Hz @1 GHz（10 kHz 偏移），-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 集成 LAN、USB 与 SPI 接口，便于仪器控制

功能（详细）

• 信号完整性 & 谱纯度 — 在覆盖频段内实现极低相噪；谐波通常约 -50 dBc，杂散/非谐波约 -90 dBc（系列目标值）。
• 快速频率切换 — 支持低至 10 μs 的超快切换，以满足快速自动测试序列、频率跳变仿真与电子战（EW）场景需求。
• 模拟 & 脉冲调制 — 内置 AM、FM、PM 与 Sweep：FM 偏差最高 10 MHz（速率最高 1 MHz）；AM 线性深度最高 90%（速率最高 100 kHz）；PM 峰值偏差最高 360°；脉冲调制典型开/关比约 70 dB，上升/下降时间 <15 ns。
• 控制 & 编程 — 采用行业标准 SCPI 与 VISA 架构。通过 LAN 或 USB 支持 Python、MATLAB、C#/C++、LabVIEW 的远程控制与自动化。提供虚拟前面板用于 GUI 控制。

应用

• 本振和 STALO 应用
• 互调与 IM3 多音测量
• 雷达、电子战 (EW) 威胁仿真与频率跳变场景
• 高性能 DAC/ADC 时钟和 RF 测试台架

规格

• 型号：LSX2094B — 20 GHz 四通道台式微波信号发生器
• 通道：4 个相干通道（台式多通道配置）
• 系列最高频率：最高可达 40 GHz（机型特定：LSX2094B 为 20 GHz）
• 相噪（示例）：-148 dBc/Hz @100 MHz（10 kHz 偏移），-133 dBc/Hz @1 GHz（10 kHz 偏移），-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波：典型约 -50 dBc；杂散/非谐波：约 -90 dBc
• 频率切换：快速切换 100 μs（选项 FS）；超快切换 10 μs（选项 UFS）
• 调制：AM、FM、PM、Sweep、Pulse、Pattern (PAT)。FM 偏差最高 10 MHz（速率最高 1 MHz）。AM 深度最高 90%（速率最高 100 kHz）。PM 峰值偏差 360°。
• 脉冲调制：典型开/关比约 70 dB；上升/下降时间 <15 ns
• 功率/选件：可提供扩展功率范围与工厂低功率选项
• 接口：LAN、USB、SPI；支持 SCPI/VISA；可通过 Python、MATLAB、C#/C++、LabVIEW 进行远程控制
• 系列可用形态：PXIe、机架式、台式、桌面、便携式
• 相关文档：控制软件、编程手册与用户手册可用
