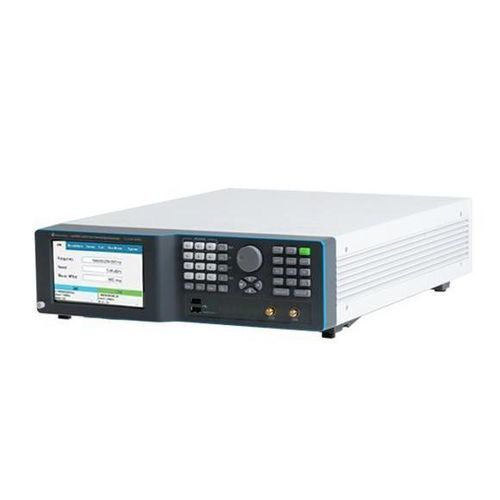

信号发生器 LSX2092B

微波RF 无线电频率双管道

概述
Lucid-X 系列为小体积模块化微波信号发生器，提供多种形态（Desktop、PXIe 模块、台式、机架式和便携式）。该系列针对低相位噪声和高谱纯度设计，覆盖频率高达 40 GHz；LSX2092B 为 20 GHz 双通道台式机配置。

主要特性

• 形态：Desktop、PXIe 模块、台式、机架式、便携式
• 双通道台式型号（LSX2092B）
• 快速切换：超快速切换最快到 10 μs
• 相干频率切换（相位相干多通道工作）
• 调制：AM、FM、PM、扫描、脉冲；支持 pattern 调制
• 数字与模拟接口：LAN、USB、SPI（集成）
• 远程控制与编程：符合 SCPI/VISA 行业标准；支持 Python、MATLAB、C#/C++、LabVIEW 及虚拟前面板

信号完整性与纯度
Lucid-X 系列提供极低的相位噪声与优异的谱纯度，适用于苛刻的 RF/MW 应用。典型代表性参数：

• 相位噪声（10 kHz 偏移）：-148 dBc/Hz @ 100 MHz
• 相位噪声（10 kHz 偏移）：-133 dBc/Hz @ 1 GHz
• 相位噪声（10 kHz 偏移）：-114 dBc/Hz @ 10 GHz
• 谐波典型值：-50 dBc
• 非谐波杂散典型值：-90 dBc

调制与脉冲性能

• FM：最大偏差达 10 MHz；调制速率最高 1 MHz
• AM：线性深度可达 90%；调制速率最高 100 kHz
• PM：峰值偏差可达 360°
• 脉冲调制：高开关比（典型 70 dB）；上升/下降时间 < 15 ns
• 支持 pattern 与 sequence（list）模式以生成复杂信号

控制与编程
仪器采用 SCPI/VISA 架构以实现无缝集成。通过 LAN 和 USB 支持远程控制，示例编程环境包括 Python、MATLAB、C#/C++ 和 NI LabVIEW。提供虚拟前面板以便本地或网络 GUI 控制。

订购信息
Model | Description
LSX2092B | 20GHz Dual Channel Microwave Benchtop Signal Generator

选项（概览）
Option | Description | Applicable Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm | D/P (included for some platforms B/R/X)
ELP1 | 1 channel extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
EPR2 | 2 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 | Optional replaceable batteries for portable models | P
CHA | External charger | P
LAN | USB Ethernet adapter | P
W-RACK | Rack-mount kit | B/R
WE | 1-year warranty extension (standard warranty 3 years) | X/R/B/D/P

应用示例

• 雷达系统的本地振荡器和 STALO
• 互调失真（IM3）测量
• DAC/ADC 时钟与相干多通道实验（量子、相控阵列）
• 电子战、跳频雷达及安全通信仿真

技术规格

• 型号：LSX2092B（20 GHz 双通道台式机）
• 系列：Lucid-X（LSX）模块化微波信号发生器
• 频率能力（系列）：最高 40 GHz（视型号而定）；LSX2092B：20 GHz
• 通道数：2（双通道）
• 相位噪声（典型）：-148 dBc/Hz @100 MHz（10 kHz 偏移）；-133 dBc/Hz @1 GHz（10 kHz 偏移）；-114 dBc/Hz @10 GHz（10 kHz 偏移）
• 谐波：典型 -50 dBc；非谐波杂散：典型 -90 dBc
• 切换：超快速切换至 10 μs；快速切换选项 100 μs
• 调制：AM、FM、PM、Sweep、Pulse；pattern 与 list 模式
• FM：最高 10 MHz 偏差，速率最高 1 MHz
• AM：线性深度最高 90%，速率最高 100 kHz
• PM：峰值偏差最高 360°
• 脉冲调制：on/off 比典型 70 dB；上升/下降时间 < 15 ns
• 接口：LAN、USB、SPI；SCPI/VISA 远程控制
• 编程：Python、MATLAB、C#/C++、LabVIEW；含虚拟前面板
• 可用形态：PXIe 模块、Desktop、台式、机架式、便携式
• 选项：扩展功率/低功率范围、电池及充电器（视型号而定）
