信号发生器 LSX4094B

微波RF 无线电频率PXIe

Overview
Lucid-X LSX4094B为小型模块化微波信号发生器，提供PXIe模块、桌面、台式、机架安装和便携式等多种形态。其在最高40 GHz范围内实现低相位噪声和高谱纯度，支持相干频率切换，适用于对性能要求高的射频与微波应用，如STALO/本振源、雷达、电子战以及高性能DAC/ADC时钟等。

Key Features

• 快速切换：<= 10 µs（可选超高速切换）
• 相干频率切换，支持相位稳定的多通道工作
• 模拟调制：AM、FM、PM、Sweep
• 脉冲调制具高开/关比和快速上/下降时间
• 低相位噪声，保证信号完整性
• 集成接口：LAN、USB 和 SPI
• 模块化平台：PXIe、Desktop、Benchtop、Rackmount、Portable

Analog / Modulation Capabilities
LSX4094B内置AM、FM、PM和Sweep。FM支持最大10 MHz偏移和最高1 MHz速率；AM支持线性深度最高90%和最高100 kHz速率；PM支持峰值偏移360°；脉冲调制典型开/关比约70 dB，上/下升时间 < 15 ns。

Control and Programming
支持行业标准SCPI与VISA以实现远程控制。接口包括LAN、USB和SPI。支持从Python、MATLAB、C#/C++及NI LabVIEW编程。提供虚拟前面板用于本地和网络GUI控制。

Form Factors
可选配置：PXIe模块、桌面、台式、19英寸机架和便携式（电池）单元。可扩展用于相干多通道系统（1、2、4通道及机架/台式多单元配置）。

Ordering Information

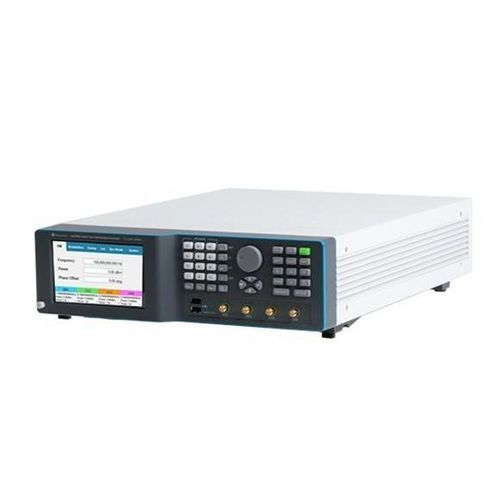

LSX4094B - 40 GHz 四通道微波台式信号发生器（Lucid-X系列）

Options (summary)
MOD = 调制包（AM、FM、PM）；LP = 低功率选项（-70 dBm）；ELP1/ELP2 = 扩展低功率范围；EPR1/EPR2 = 扩展功率范围（-130 dBm至+27 dBm）；PLS = 脉冲调制；PAT = 模式调制；FS = 快速切换100 µs；UFS = 超快速切换10 µs；BAT/BAT2 = 可更换电池；CHA = 外置充电器；LAN = USB以太网适配器；W-RACK = 机架安装套件；WE = 延保1年。

Technical specifications

• 频率范围：最高 40 GHz
• 相位噪声（示例）：-148 dBc/Hz @ 100 MHz、-133 dBc/Hz @ 1 GHz、-114 dBc/Hz @ 10 GHz（10 kHz偏移）
• 谐波：典型 -50 dBc
• 非谐波：典型 -90 dBc
• 快速切换：100 µs（FS），10 µs（UFS）
• FM：偏移最大 10 MHz；速率最高 1 MHz
• AM：线性深度最高 90%；速率最高 100 kHz
• PM：峰值偏移最高 360°
• 脉冲调制：开/关比约 70 dB；上/下降时间 < 15 ns
• 接口：LAN、USB、SPI
• 控制：SCPI / VISA；支持 Python、MATLAB、C#/C++、LabVIEW
• 形态：PXIe、Desktop、Benchtop、Rackmount、Portable
• 应用：雷达STALO、本振源、互调测量、DAC/ADC时钟、量子实验、相控阵与电子战仿真
