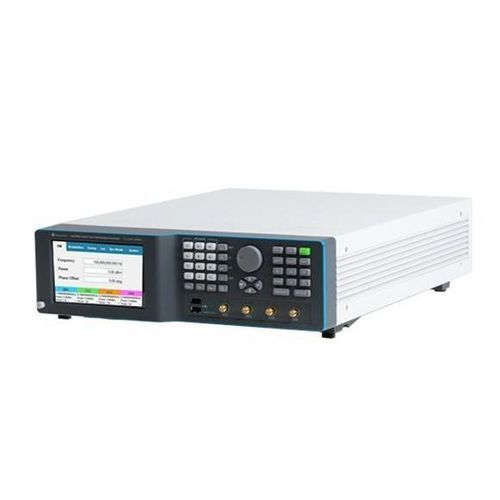

信号发生器 LSX1494B

微波RF 无线电频率单管道

概述
Lucid‑X（LSX）系列是一款紧凑型模块化微波信号发生器平台，针对低相位噪声、相干频率切换和灵活的外形尺寸设计。LSX1494B 为 14 GHz 四通道台式机型，适用于需要多通道相干信号源和高级调制功能的实验室与测试环境。

主要特性

• 模块化小体积架构，提供 Desktop、PXIe、Benchtop、Rackmount 和 Portable 等多种形态
• 快速切换：超快选项可达 10 μs；快速选项 100 μs
• 相干频率切换，实现相位稳定的多通道工作
• 模拟调制：AM、FM、PM、扫频及脉冲调制
• 高谱纯度与低相位噪声
• 标准接口：LAN、USB 和 SPI

性能亮点

• 相位噪声示例（Lucid‑X 家族）：-148 dBc/Hz @ 100 MHz，-133 dBc/Hz @ 1 GHz，-114 dBc/Hz @ 10 GHz（10 kHz 偏移）
• 谐波通常 ≤ -50 dBc；非谐波杂散 ≤ -90 dBc
• 脉冲调制：开/关比约 70 dB；上升/下降时间 < 15 ns
• FM：偏移可达 10 MHz，速率可达 1 MHz
• AM：线性深度可达 90%，速率可达 100 kHz
• PM：峰值偏移可达 360°

调制与切换
LSX 系列支持多种模拟调制（AM、FM、PM、扫频）以及高级脉冲与模式调制。快速且相干的频率切换能模拟跳频及脉冲到脉冲的场景（雷达、电子战、保密通信）。对时间敏感的应用可选配超快切换（10 μs）。

控制与编程

• 标准 SCPI 指令集与 VISA 架构支持远程控制
• 支持开发环境：Python、MATLAB、C#/C++、LabVIEW
• 提供虚拟前面板用于本地或远程图形化操作

订购信息（摘录）
LSX1494B | 14 GHz 四通道台式信号发生器

常用选项：

• MOD：调制包（AM、FM、PM） — 适用于 PXIe / Rackmount / Benchtop / Desktop / Portable
• LP：低功率选项（-70 dBm） — 包含于 Benchtop/Rack/PXIe/Desktop/Portable
• PLS：脉冲调制 — 支持所有平台
• UFS：超快切换（10 μs） — Benchtop / Rackmount
• BAT/BAT2/CHA：电池与充电器选项 — 仅限 Portable

注意
选项、机架套件、携带箱、电池及保修延长需在下单时指定。

技术规格

• 商品名称：LSX1494B（14 GHz，4 通道，Benchtop）
• 形态：Benchtop，四通道
• 系列频率能力：最高可达 40 GHz（系列上限）；LSX1494B 规格至 14 GHz
• 相位噪声（示例）：-148 dBc/Hz @100 MHz（10 kHz 偏移），-133 dBc/Hz @1 GHz（10 kHz 偏移）
• 谐波与杂散：谐波 ≈ -50 dBc；非谐波 ≈ -90 dBc
• 切换速度：快速 100 μs；超快 10 μs（选件）
• 脉冲调制：ON/OFF ≈ 70 dB；上升/下降 < 15 ns
• FM：最大偏移 10 MHz，速率至 1 MHz
• AM：线性深度至 90%，速率至 100 kHz
• PM：峰值偏移至 360°
• 接口：LAN、USB、SPI；兼容 SCPI/VISA
• 控制：本地虚拟前面板；远程 via Python、MATLAB、C#/C++、LabVIEW
• 可选项：调制包、功率范围、脉冲/模式调制、快速/超快切换、电池/充电器（便携）、机架套件、保修延长
