信号发生器 LSX4091B

微波RF 无线电频率单管道

产品概述

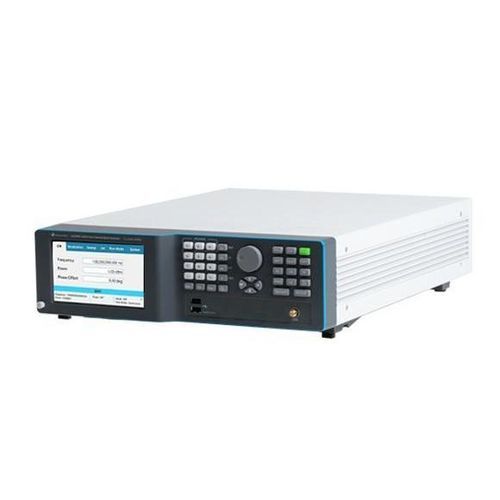

Lucid-X LSX4091B 是一款小体积、模块化的微波信号发生器，提供多种形态（桌面、PXIe 模块、台式/Benchtop、机架安装、便携式）。其设计注重低相位噪声，支持高达 40 GHz 的频率范围。

主要特性

• 快速切换速度 <10 μs（可选超快速切换）
• 相干频率切换
• 支持 AM、FM、PM、扫描和脉冲调制
• 相位噪声：-133 dBc/Hz @ 1 GHz（示例规格）
• 集成 LAN、USB 和 SPI 接口

信号完整性与纯度
LSX 系列在整个带宽（高达 40 GHz）内提供极低的相位噪声，适用于高性能应用，如本振、互调失真测量以及 DAC/ADC 时钟。10 kHz 偏移处的示例相位噪声性能：-148 dBc/Hz @ 100 MHz；-133 dBc/Hz @ 1 GHz；-114 dBc/Hz @ 10 GHz。谐波典型值 -50 dBc；非谐波典型值 -90 dBc。

高速频率切换
LSX 提供 10 μs 的频率切换能力（并可选超快速 10 μs），支持频跳、雷达与电子战仿真，以及高吞吐量自动测试系统所需的脉冲间快速变化。

模拟与脉冲调制
该设备支持内建的模拟调制与脉冲功能：

• FM：最大偏差可达 10 MHz，速率可达 1 MHz
• AM：线性深度最高 90%，速率可达 100 kHz
• PM：峰值偏差最高 360°
• 脉冲调制：高开关比（典型 70 dB），上/下降时间 <15 ns

控制与编程
为集成与自动化而设计，LSX 支持行业标准的 SCPI 和 VISA 控制架构以及常见的编程环境（Python、MATLAB、C#/C++、LabVIEW）。提供虚拟前面板以支持本地或网络图形化控制。

应用

• 雷达系统（稳定本振 - STALO）
• 电子战与频跳威胁仿真
• 通信（模拟信号仿真，发/收信机测试）
• 相位相干多通道测试平台（量子物理，相控阵列）

订购信息（节选）
Model | Description
LSX4091B | 40GHz Single Channel Microwave Benchtop Signal Generator

Options | Description | Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm (included for B/R/X) | D/P
ELP1 | 1 channel, extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels, extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel, extended power range -130 dBm to +27 dBm (not for 4 channels) | B/R
EPR2 | 2 channel, extended power range -130 dBm to +27 dBm (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 / CHA / LAN / W-RACK / WE | Battery / charger / USB-Ethernet adapter / rack kit / warranty extension options | see ordering table

备注
产品系列名称：Lucid-X（LSX 系列）。特定型号 LSX4091B 为 40 GHz 单通道台式变体。
