信号发生器 LSX2091B

微波RF 无线电频率单管道

概述

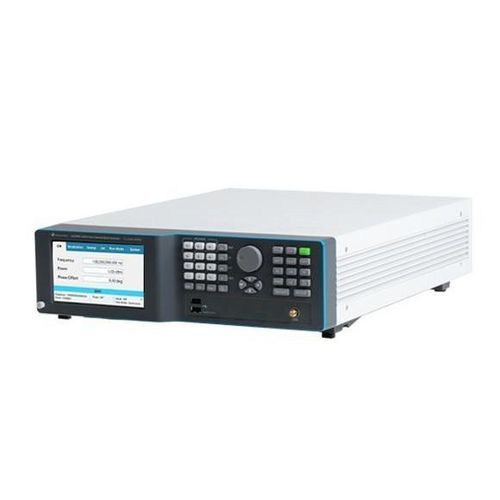

LSX2091B 是 Lucid‑X 系列中一款 20 GHz 单通道台式微波信号发生器。Lucid‑X 为模块化平台，提供多种形态（Desktop、PXIe 模块、台式、机架式、便携式）。该机型针对低相位噪声与灵活变调设计，适用于本振、互调测量、DAC/ADC 取时以及雷达仿真等应用。

主要特性

• 频率能力：系列覆盖最高至 40 GHz；LSX2091B 输出至 20 GHz
• 相位噪声示例：-133 dBc/Hz @ 1 GHz（10 kHz 偏移）
• 快速频率切换：最短可达 10 μs（依型号/选项而定）
• 变调：AM、FM、PM、Sweep 与 Pulse；支持模式（pattern）变调
• 脉冲性能：开/关比 ≈70 dB；上/下降时间 <15 ns
• 接口：LAN、USB、SPI；支持 SCPI / VISA 远程控制；附带虚拟前面板

信号完整性与纯度
Lucid‑X 架构在高达数十 GHz 范围内实现极低相位噪声与高光谱纯度，满足苛刻的射频测量需求。10 kHz 偏移时的相位噪声示例：-148 dBc/Hz @ 100 MHz，-133 dBc/Hz @ 1 GHz，-114 dBc/Hz @ 10 GHz。谐波通常约 -50 dBc；非谐波通常约 -90 dBc。

快速频率切换
该平台支持快速切换选项：FS（≈100 μs）和 UFS（≈10 μs，限支持机型）。这些模式可在自动测试序列中将空窗时间降到最小，并支持雷达、电子战及通信等频率跳变环境的真实模拟。

模拟与脉冲变调
内置 AM、FM、PM 与 Sweep 变调。FM：偏差可达 ±10 MHz，速率高达 1 MHz。AM：线性深度可达 90%，速率可达 100 kHz。PM：峰值偏差可达 360°。脉冲变调支持高关断比与快速边沿，适用于脉冲测量与雷达波形仿真。

控制与编程
支持标准 SCPI 与 VISA 架构，通过 LAN 和 USB 实现远程控制。常见集成示例包括 Python、MATLAB、C#/C++ 和 LabVIEW。随附的虚拟前面板提供本地或网络的图形化控制，便于自动测试集成。

订购信息

• LSX2091B | 20 GHz 单通道微波台式信号发生器
• MOD | 变调包（AM、FM、PM）— 机型：X / R / B / D / P
• LP | 低功率选项 -70 dBm（B / R / X 包含）— 机型：D / P
• ELP1 / ELP2 | 单通道/双通道扩展低功率范围 — 机型：B / R
• EPR1 / EPR2 | 单通道/双通道扩展功率范围 -130 dBm 到 +27 dBm — 机型：B / R
• PLS | 脉冲变调 — 机型：X / R / B / D / P
• PAT | 模式变调 — 机型：X / R / B / D / P
• FS | 快速切换 100 μs — 机型：X / R / B / D
• UFS | 超快速切换 10 μs — 机型：B / R
• BAT / BAT2 | 可更换电池（39 Wh / 98 Wh）— 机型：P
• CHA | 外部充电器 — 机型：P
• LAN | USB 以太网适配器 — 机型：P
• W-RACK | 机架安装套件 — 机型：B / R
• WE | 1 年保修延长（标准保修 3 年）— 机型：X / R / B / D / P

技术规格

• 频率范围：Lucid‑X 系列最高至 40 GHz；LSX2091B 至 20 GHz
• 形式因子：Desktop、PXIe 模块、台式、机架式、便携式
• 相位噪声（10 kHz 偏移）：-148 dBc/Hz @ 100 MHz；-133 dBc/Hz @ 1 GHz；-114 dBc/Hz @ 10 GHz
• 谐波：典型 -50 dBc；非谐波：典型 -90 dBc
• 频率切换：FS ≈100 μs；UFS ≈10 μs（視選項/機型而定）
• 变调：AM、FM（± 最多 10 MHz；速率至 1 MHz）、PM（最多 360°）、Sweep、Pulse（on/off 比 ≈70 dB；上/下升时间 <15 ns）
• 接口与控制：LAN、USB、SPI；SCPI / VISA；虚拟前面板
• 功率/低功率/扩展功率选项：LP、ELP1/ELP2、EPR1/EPR2
• 便携型的电池与移动选项：BAT、BAT2、CHA
• 典型应用：本振、互调测试、DAC/ADC 取时、雷达 STALO、电子战、量子实验、波束成形与多通道相干系统
