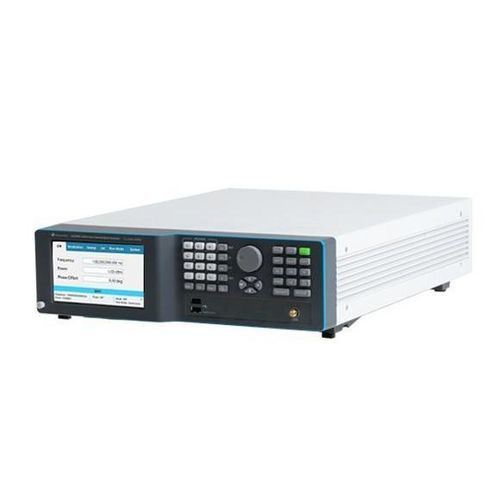

信号发生器 LSX8081B

微波RF 无线电频率单管道

概述
LSX8081B 是 Lucid-X 模块化微波信号发生器系列中 8 GHz 单通道台式成员。为测试与测量应用设计，在紧凑台式外形中提供低相位噪声、完善的调制能力和可配置的快速切换功能。

主要特性

• 8 GHz 单通道微波信号发生器（台式）
• 快速切换：典型 <10 μs（UFS 选项）；FS 选项为 100 μs
• 相干频率切换，适用于多载波与跳频测试
• 模拟调制：AM、FM、PM、扫描与脉冲
• 集成 LAN 与 USB 接口，支持远程控制

信号完整性与纯度
Lucid-X 系列在整个频率范围内提供非常低的相位噪声，适用于本振、IMD 及 DAC/ADC 时钟应用。相位噪声示例（10 kHz 偏移）：-148 dBc/Hz @100 MHz；-133 dBc/Hz @1 GHz；-114 dBc/Hz @10 GHz。谐波典型 -50 dBc；非谐波典型 -90 dBc。

模拟与脉冲调制
LSX8081B 支持广泛的模拟与脉冲调制功能：

• FM：最大偏移 10 MHz；速率达 1 MHz
• AM：线性深度最高 90%；速率达 100 kHz
• PM：峰值偏移最高 360°
• 脉冲调制：高开/关比（约 70 dB）；上/下降时间 <15 ns

快速频率切换
快速切换模式（UFS 选项 10 μs，FS 选项 100 μs）适用于自动测试、跳频仿真、雷达/电子战仿真及高产量制造测试。

控制与编程
采用行业标准 SCPI/VISA 指令集，提供 LAN 与 USB 接口。支持通过 Python、MATLAB、C#/C++、LabVIEW 及 NI 工具集成。提供虚拟面板以实现本地或远程 GUI 控制。

订购信息
LSX8081B | 8GHz 单通道微波台式信号发生器

选项（摘要）
MOD - 调制包（AM、FM、PM）；PLS - 脉冲调制；PAT - 模式调制；FS - 快速切换 100 μs；UFS - 超快速切换 10 μs；LP / ELP / EPR - 低功率/扩展功率选项；BAT / CHA / USB‑Ethernet 适配器及机架配件等。

特性 / 技术规格

• 产品类型：8 GHz 单通道微波信号发生器（台式）
• 系列：Lucid-X (LSX)；模块化外形：Desktop、PXIe、Benchtop、Rack、Portable
• 频率覆盖：系列最高达 40 GHz（LSX8081B 为 8 GHz 型号）
• 相位噪声（10 kHz 偏移示例）：-148 dBc/Hz @100 MHz；-133 dBc/Hz @1 GHz；-114 dBc/Hz @10 GHz
• 谐波：典型 -50 dBc；非谐波：典型 -90 dBc
• 快速切换：<10 μs（UFS）；100 μs（FS）
• 调制：AM、FM（≤10 MHz 偏移、≤1 MHz 速率）、PM（≤360°）、Sweep、Pulse（on/off ≈70 dB，上/下降时间 <15 ns）
• 接口：LAN、USB；可选 USB‑Ethernet 适配器；SCPI/VISA 远程控制
• 编程：Python、MATLAB、C#/C++、LabVIEW；包含虚拟前面板
• 外形：Benchtop（本产品）、Desktop、PXIe 模块、机架安装、便携式
• 典型应用：雷达/STALO 本振、IMD 测量、DAC/ADC 时钟、雷达/EW 仿真、通信测试、相控阵多通道配置
