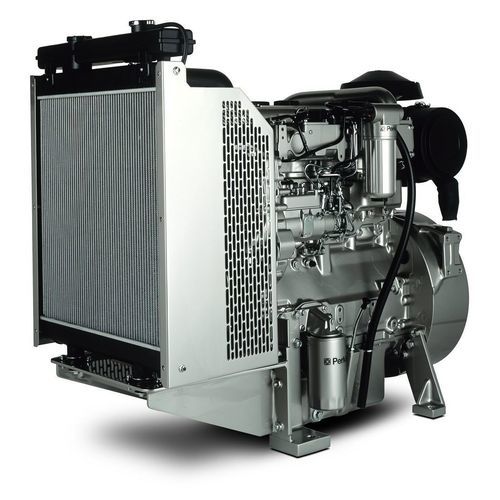

柴油发动机 1103A-33TG

3气缸涡轮增压在线

概述
1103A-33TG是一款紧凑型3缸3.3 L发动机，专为主用和备用发电设计。其排放达到EU Stage IIIA / U.S. EPA Tier 3同等水平，具备良好燃油经济性和备用工况下的高负载接受能力，适用于发电机组。

应用

• 小型工业与商业发电机的主用电源
• 应急与备用电源装置
• 紧凑型ElectropaK机组配置

主要特性

• 维护方便 — 机械燃油喷射，非增压或涡轮增压型号，500小时保养间隔
• 安装接口通用 — 与1100系列其他机型共用安装尺寸，便于升级
• 高质量油、燃油过滤 — 提高可靠性与寿命
• 适用于主用发电 — 设计用于持续输出及稳定负载接受

关键参数

• 机械输出（毛功率）：42 - 70 kWm
• 典型电气输出：45 - 75 kVA (36 - 60 kWe)
• 排放：燃油优化（达EU Stage IIIA / U.S. EPA Tier 3同等）
• 额定转速：1500 / 1800 rpm

产品规格
总功率范围
机械输出（毛功率） | 42 - 70 kWm
典型电气输出 | 45 - 75 kVA (36 - 60 kWe)
额定转速 | 1500 / 1800 rpm

排放标准
排放 | 燃油优化

50 Hz 典型电气输出
主用 | 45 - 60 kVA
备用 | 50 - 66 kVA

60 Hz 典型电气输出
主用 | 43 - 55 kWe
备用 | 47 - 60 kWe

通用
气缸数 | 3 纵列
缸径 | 105 mm (4.13 in)
行程 | 127 mm (5 in)
排量 | 3.3 l (201 in³)
压缩比 | 17.3:1
进气方式 | 涡轮增压
燃烧系统 | 直接喷射
飞轮端旋转方向 | 逆时针
冷却系统 | 液冷
后处理 | -
典型发电机效率 | 89%
可切换 | 是

ElectropaK 外形尺寸
长度 | 1150 mm (45.3 in)
宽度 | 760 mm (30 in)
高度 | 1300 mm (51.2 in)
净重 | 420 kg (926 lb)

免责声明
注 1 | *最终尺寸取决于所选配置选项

定义
主用电源 | 在每24小时内以公布主用功率的80%平均负荷因子无限时使用。每12小时运行中可提供1小时的10%超载。
备用电源 | 年使用时间限制为500小时，其中最多300小时可连续运行。不允许超载。

技术参数

• 型号: 1103A-33TG
• 发动机系列: 1100 Series
• 气缸数: 3 纵列
• 缸径 x 行程: 105 mm x 127 mm
• 排量: 3.3 l
• 压缩比: 17.3:1
• 进气方式: 涡轮增压
• 燃烧系统: 直接喷射
• 额定转速: 1500 / 1800 rpm
• 机械输出（毛功率）: 42 - 70 kWm
• 典型电气输出 (50 Hz prime/standby): 45 - 60 kVA / 50 - 66 kVA
• 典型电气输出 (60 Hz prime/standby): 43 - 55 kWe / 47 - 60 kWe
• 排放: 燃油优化 (符合至 EU Stage IIIA / U.S. EPA Tier 3 同等)
• 冷却: 液冷
• 典型发电机效率: 89%
• ElectropaK 外形尺寸 (L x W x H): 1150 mm x 760 mm x 1300 mm
• 净重 (ElectropaK): 420 kg
• 标准配置包括: 安装空气滤清器; 12 V 起动电机及12 V 65 A 蓄电发电机; 12 V 停机电磁阀(通电运行); 安装散热器及管路; 恒温控制冷却含齿轮驱动循環泵及皮带驱动推力风扇; 符合 SAE J620 规格的高惯性飞轮(10/11½ 尺寸); SAE 3 飞轮壳体; 下一代燃油滤清器及转子式燃油泵; 前端发动机安装支架; 带加注口和油尺的湿式油底壳; 旋入式机油滤清器。
