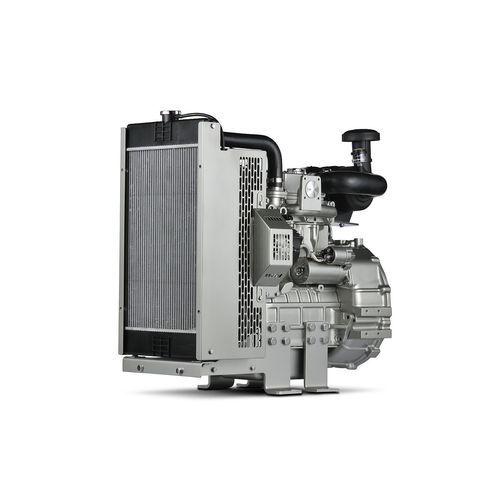

柴油发动机 403D-11G

3气缸水冷却第三阶段

概述
Perkins 403D-11G 是一款用于发电的3缸柴油发动机。其 ElectropaK 紧凑布局在提供高功率密度和燃油经济性的同时，适用于监管较宽松的地区以及要求更严格排放标准的地区。

主要参数

• 机械总功率：8–18 kWm
• 典型电气输出：9–20 kVA（7–16 kWe）
• 额定转速：1500 / 1800 / 3000 rpm
• 排量：1.1 L — 直列3缸
• 排放：UN ECE R96 Stage IIIA（定速）和 U.S. EPA Stationary Emergency Engine

产品特性

• 紧凑且灵活：ElectropaK 布局减小占用空间，便于在后处理空间受限时安装。可根据所需转速/频率提供不同配置。
• 高效、低噪且耐用：3缸结构与间接喷射燃烧系统带来良好燃油经济性和低噪声，适用于城市等对噪音敏感的场所。
• 运行成本低：简单的间接喷射燃油系统、可靠的机械调速机构、标准维修点和通用平台可降低维护复杂性及全生命周期成本。

产品规格
整体功率范围
机械总功率：8–18 kWm
典型电气输出：9–20 kVA（7–16 kWe）
额定转速：1500 / 1800 / 3000 rpm

排放标准
UN ECE R96 Stage IIIA（定速）和 U.S. EPA Stationary Emergency Engine

50 Hz 典型电气输出
Prime：9.0–18 kVA
Standby：10.0–20 kVA

60 Hz 典型电气输出
Prime：9 kWe
Standby：9.9 kWe

通用参数
气缸数：直列3缸
缸径 x 行程：77 mm x 81 mm
排量：1.1 L
压缩比：23.0:1
进气方式：自然吸气
燃烧系统：间接喷射
飞轮端旋转方向：逆时针
冷却：水冷
典型发电机效率：86–87%
可切换频率/转速：否

ElectropaK 尺寸
长度：776 mm
宽度：449 mm
高度：770 mm
干重（ElectropaK）：129 kg

标准配置（403D-11G）
进气系统

• 装配式空气滤清器

控制系统

• 12 V 电子断油电磁阀（ESOS），通电运行
• 12 V 启动电机和 12 V 15 A 发电机，带直流输出
• 预热塞冷启动辅助及加热/启动开关
• 机油压力和冷却液温度开关

冷却系统

• 装配式散热器、管路和护罩
• 带皮带驱动冷却水泵和推风扇的温控系统

飞轮及飞轮壳

• 1500/1800 rpm：符合 SAE J620 尺寸 6½ 的高转矩飞轮，重型飞轮壳 SAE 5 Long
• 3000 rpm：符合 SAE J620 尺寸 6½ 的高转矩飞轮，轻型飞轮壳 SAE 5 Short

燃油系统

• 机械调速盒式喷油泵
• 分体式燃油滤清器

通用

• 前后发动机安装支架

机油系统

• 带加注口和油尺的湿式钢油底壳
• 旋装式全流润滑油滤清器

定义 / 备注
Prime power：在无主电网时可变负载下提供的功率（允许每12小时中有1小时10%过载）。
Standby power：在主电网故障时用于应急的功率（不允许过载）。
*最终尺寸视所选配置而定。ESE（1800 rpm）指经认证的 Emergency Stationary Equipment 型号。
