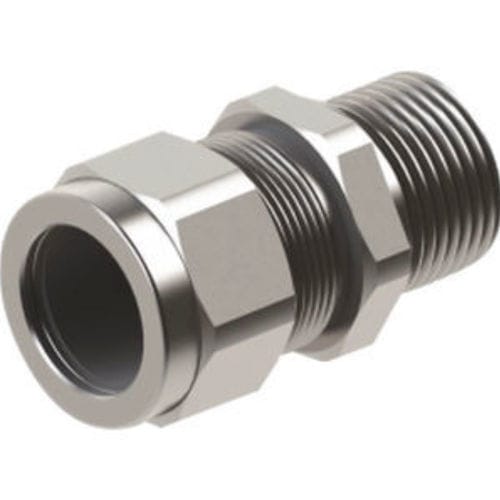

黄铜电缆接头 WUG series

镀镍黄铜铝框架不锈钢

概述
WUG 系列为无铠装单压紧式电缆接头，适用于 SWA 及类似电缆；可用于工业重载安装及需满足防爆/危险区域标准的场所。

产品详情
类型：WUG（单压紧式接头）
证书：PT、CE、RoHS、ISO9001、ISO14001、ISO45001
材质：MS58 黄铜（可带或不带镍镀层）；不锈钢 AISI303；不锈钢 AISI316L；铝
标准：EN 60079-0:2012；EN 60079-1:2007；EN 60079-31:2009
防护等级：IP66 / IP68
不同密封材质的温度范围：NBR -30 °C 至 +120 °C；氯丁橡胶 -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
电缆兼容性：SWA（single wire armour）；可选 STA 及其它类型

技术参数（产品尺寸与编号）
Header: Product Size | Product Code | Standard AG | AG NPT | AG | B Min - Max | GL min. mm | C mm / B
16 | WUGXX/16/X | M16x1,5 | 1/2" | PG9 | 6,1 - 11,6 | GL min. 15,0 | C 20 | 24
20s | WUGXX/20s/X | M20sx1,5 | 1/2" | PG11ss | 6,1 - 13,2 | GL min. 15,0 | C 24 | 24
20 | WUGXX/20/X | M20x1,5 | 1/2" | PG11s | 9,5 - 15,9 | GL min. 15 | C 24 | 24
25 | WUGXX/25/X | M25x1,5 | 3/4" | PG13,5 | 12,5 - 20,5 | GL min. 15 | C 30 | 30
32 | WUGXX/32/X | M32x1,5 | 1" | PG21s | 18,2 - 26,2 | GL min. 15 | C 38 | 38
40 | WUGXX/40/X | M40x1,5 | 1 1/4" | PG21 | 23,7 - 33,9 | GL min. 15 | C 45 | 45
50 | WUGXX/50/X | M50x1,5 | 1 1/2" | PG29 | 27,9 - 40,4 | GL min. 15 | C 55 | 55
63s | WUGXX/63s/X | M63sx1,5 | 2" | PG36s | 40,4 - 51 | GL min. 15 | C 70 | 70
63 | WUGXX/63/X | M63x1,5 | 2 1/2" | PG36 | 47,2 - 55,9 | GL min. 15 | C 70 | 80
75s | WUGXX/75s/X | M75sx1,5 | 2 1/2" | PG42 | 52,8 - 59 | GL min. 15 | C 80 | 80
75 | WUGXX/75/X | M75x1,5 | 3" | PG48 | 59,1 - 67,9 | GL min. 15 | C 90 | 90

特性 / 技术规格

• 系列 / 型号：WUG Series（单压紧式接头）
• 证书：PT、CE、RoHS、ISO9001、ISO14001、ISO45001
• 可选材质：黄铜（MS58）有/无镍镀层；不锈钢 AISI303；不锈钢 AISI316L；铝
• 符合标准：EN 60079-0:2012；EN 60079-1:2007；EN 60079-31:2009
• 防护等级：IP66 / IP68
• 密封材质温度范围：NBR -30 °C 至 +120 °C；氯丁橡胶 -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
• 电缆兼容性：SWA（single wire armour）；可选 STA 及其他类型
• 可用尺寸与编号：见上方技术参数部分
