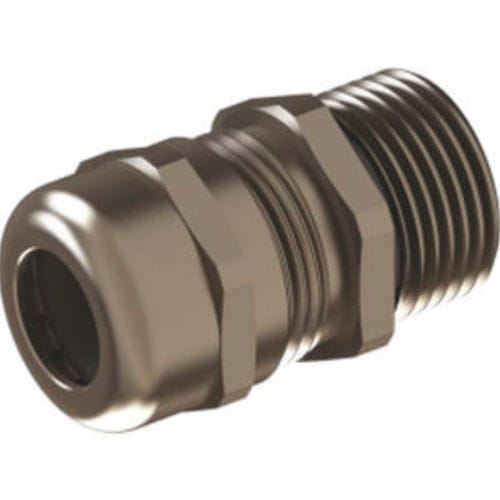

金属电缆接头 OMBG 01/02

丁腈橡胶(NBR)PA6IP68

产品
OMBG/OPBG 系列金属电缆接头，适用于公制和 PG 螺纹。接头体和帽螺母为镀镍黄铜，夹紧件为 PA6 V2，密封圈为 TPV，O 型圈为 NBR。适用于 IP68 防护并提供高应力缓解能力。

产品详情
帽螺母：镀镍黄铜
夹紧件：聚酰胺 PA6 V2
密封圈：TPV
接头体：镀镍黄铜
O 型圈：NBR
连接螺纹：公制 (EN 60423) / PG (DIN 40430)
防护等级：IP68 - 5 bar
温度范围：标准 -20 °C 至 +100 °C；扩展 -40 °C 至 +150 °C

性能

• 宽范围电缆夹持，覆盖多种代码和尺寸
• 安装简便，提供长螺纹版本
• 适合工业安装的高抗拉缓解能力
• 适用于公制和 PG 螺纹系统的可靠密封

技术数据（公制/PG 螺纹电缆接头）
AG Thread | Code | H mm. | GL mm. | Wrench B mm. | Wrench C mm. | Clamping Range mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

技术规格

• 材料：帽螺母和接头体 - 镀镍黄铜；夹紧件 - 聚酰胺 PA6 V2；密封圈 - TPV；O 型圈 - NBR
• 支持的连接螺纹：公制 (EN 60423) 与 PG (DIN 40430)
• 防护等级：IP68，最高 5 bar
• 工作温度范围：标准 -20 °C 至 +100 °C；扩展 -40 °C 至 +150 °C
• 设计特性：宽夹持范围、长螺纹版本、高抗拉缓解、安装简便
• 如上所列，提供对应夹持范围和扳手尺寸的可用尺寸/代码
