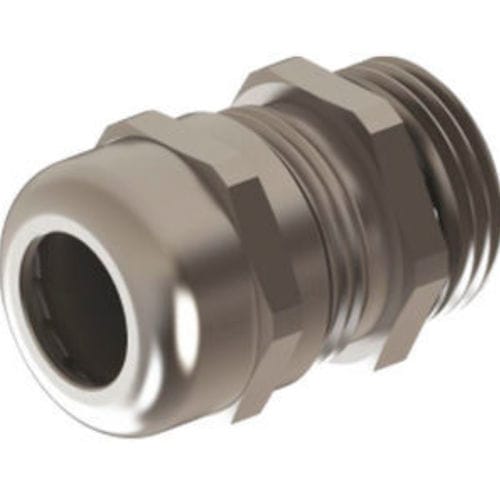

不锈钢电缆接头 OMSG 01/02

聚酰胺PA6丁腈橡胶(NBR)

产品概述
盖螺母：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
夹紧嵌件：聚酰胺 PA6 V2
密封圈：TPV
接头本体：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
O 型圈：NBR
连接螺纹：公制（EN 60423）/ PG（DIN 40430）
防护等级：IP68 - 5 bar
温度范围：-20 °C 至 +100 °C / -40 °C 至 +150 °C（视组件而定）

性能

• 耐腐蚀性能高，适用于海洋及腐蚀性环境
• 表面光滑，适合卫生要求高的应用
• 配备可靠夹紧嵌件，便于安装
• 适用于食品、制药及近海/陆上工业应用

技术参数（公制 / PG 螺纹一览）
AG 螺纹 | 代码 | H mm | GL mm | 扳手 B mm | 扳手 C mm | 夹紧范围 mm
M12 x 1.5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1.5 | OMSG 02/03 | 24.5 | 7 | 22 | 22 | 5 - 10
M16 x 1.5 | OMSG 02/04 | 26.5 | 7 | 22 | 22 | 6 - 12
M20 x 1.5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1.5 | OMSG 04/04 | 26.5 | 8 | 27 | 22 | 6 - 12
M25 x 1.5 | OMSG 04ES | 31.5 | 8 | 30 | 30 | 9 - 17
M25 x 1.5 | OMSG 04/06 | 31.5 | 8 | 30 | 30 | 13 - 18
M32 x 1.5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1.5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1.5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1.5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24.5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26.5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26.5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13.5 | OPSG 04/05 | 28 | 6.5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31.5 | 6.5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31.5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

技术规格

• 盖螺母材质：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
• 接头本体材质：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
• 夹紧嵌件：聚酰胺 PA6 V2
• 密封圈：TPV
• O 型圈：NBR
• 可选螺纹：公制（EN 60423）和 PG（DIN 40430）
• 防护等级：IP68，最高 5 bar
• 工作温度范围：-20 °C 至 +100 °C 及 -40 °C 至 +150 °C（视组件而定）
• 建议应用：食品、制药、近海及陆上工业安装
• 主要特点：耐腐蚀、表面光滑易清洁、安装便捷
