金属电缆接头 OMBG 01丁腈橡胶(NBR)PA6IP68
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- PA6, 丁腈橡胶(NBR), 金属
- 保护水平
- IP68
- 其他特性
- 公制, 应变消除, 螺纹
- 线缆直径
最少: 3 mm
(0.12 in)最多: 44 mm
(1.73 in)- 螺纹直径
最少: 12 mm
(0.47 in)最多: 63 mm
(2.48 in)- 紧固范围
最少: 3 mm
(0.1 in)最多: 44 mm
(1.7 in)- 可用温度
最少: -40 °C
(-40 °F)最多: 150 °C
(302 °F)
产品介绍
产品

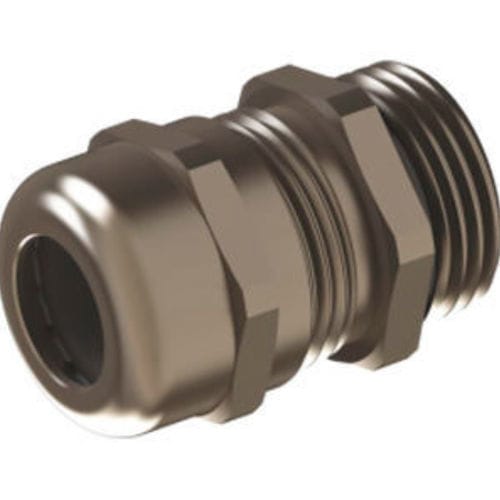

OMBG 系列金属电缆密封接头，镀镍黄铜材质，公制螺纹。提供标准螺纹与长螺纹版本；防护等级 IP68（经 5 bar 试验），设计用于在宽温度范围内提供高抗拉脱力性能。
材料 / 组件
主要特性
Technical Data - Metric Thread Cable Glands
Technical Data - Long Thread Metric Cable Glands
规格说明
OMBG 系列金属电缆密封接头，镀镍黄铜材质，公制螺纹。提供标准螺纹与长螺纹版本；防护等级 IP68（经 5 bar 试验），设计用于在宽温度范围内提供高抗拉脱力性能。
材料 / 组件
- 蝶形螺母（cap nut）：镀镍黄铜
- 夹紧件（clamping insert）：聚酰胺 PA6 V2
- 密封圈：TPV
- 接头本体：镀镍黄铜
- O 型圈：NBR
- 连接螺纹：公制（EN 60423）
主要特性
- 防护等级：IP68 — 经 5 bar 试验
- 温度范围：连续 -20 °C 至 +100 °C；短期 -40 °C 至 +150 °C
- 易于安装；高抗拉脱力性能
- 提供标准与长螺纹版本
Technical Data - Metric Thread Cable Glands
- M 12 x 1,5 | OMBG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
- M 16 x 1,5 | OMBG 02 | 23 | 7 | 18 | 17 | 4 - 8
- M 20 x 1,5 | OMBG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
- M 20 x 1,5 | OMBG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
- M 25 x 1,5 | OMBG 04 | 28 | 8 | 27 | 24 | 10 - 14
- M 32 x 1,5 | OMBG 05 | 31,5 | 9 | 34 | 30 | 13 - 18
- M 40 x 1,5 | OMBG 06 | 38 | 9 | 43 | 40 | 18 - 25
- M 50 x 1,5 | OMBG 07 | 43 | 9 | 55 | 50 | 22 - 32
- M 63 x 1,5 | OMBG 08 | 48 | 14 | 68 | 64 | 33 - 44
Technical Data - Long Thread Metric Cable Glands
- M 12 x 1,5 | OMBG 09 | 22 | 12 | 14 | 14 | 3 - 6,5
- M 16 x 1,5 | OMBG 10 | 23 | 12 | 18 | 17 | 4 - 8
- M 20 x 1,5 | OMBG 11RS| 26,5 | 12 | 22 | 22 | 4 - 10
- M 20 x 1,5 | OMBG 11 | 26,5 | 12 | 22 | 22 | 6 - 12
- M 25 x 1,5 | OMBG 12 | 28 | 12 | 27 | 24 | 10 - 14
- M 32 x 1,5 | OMBG 13 | 31,5 | 14 | 34 | 30 | 13 - 18
- M 40 x 1,5 | OMBG 14 | 38 | 14 | 43 | 40 | 18 - 25
- M 50 x 1,5 | OMBG 15 | 43 | 14 | 55 | 50 | 22 - 32
- M 63 x 1,5 | OMBG 16 | 48 | 18 | 70 | 64 | 33 - 44
规格说明
- 材料：镀镍黄铜（蝶形螺母、接头本体）、聚酰胺 PA6 V2（夹紧件）、TPV（密封圈）、NBR（O 型圈）
- 连接螺纹：公制（符合 EN 60423）
- 防护等级：IP68，经 5 bar 试验
- 温度范围：连续 -20 °C 至 +100 °C；短期 -40 °C 至 +150 °C
- 可选版本：标准螺纹与长螺纹
- 特性：易于安装；高抗拉脱力性能
- 技术数据中提供各尺寸/代码及相应的夹紧范围
