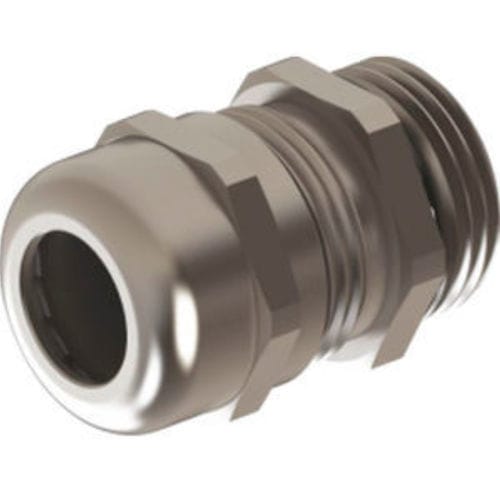

不锈钢电缆接头 OMSG 01

聚酰胺丁腈橡胶(NBR)PA6

产品
电缆密封接头 – 不锈钢 OMSG/OPSG 系列

材料

• 锁紧螺母：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
• 夹紧插入件：聚酰胺 PA6 V2
• 密封圈：TPV
• 接头本体：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
• O 型圈：NBR

连接与防护
连接螺纹：公制（EN 60423）/ PG（DIN 40430）
防护等级：IP68 - 5 bar

温度范围
-20 °C +100 °C / -40 °C +150 °C

特性与应用

• 高耐腐蚀性
• 表面光滑
• 易于安装
• 适用于食品、制药行业及近海/离岸应用

技术参数（公制/PG 螺纹电缆密封接头）
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 | OMSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 | OMSG 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 | OMSG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
M 20 x 1,5 | OMSG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMSG 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMSG 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMSG 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMSG 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMSG 08 | 48 | 14 | 70 | 65 | 33 - 44

PG 7 | OPSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
PG 9 | OPSG 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPSG 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPSG 04RS | 26,5 | 6,5 | 22 | 22 | 4 - 10
PG 13,5 | OPSG 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPSG 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPSG 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPSG 07 | 38 | 8 | 41 | 41 | 18 - 25
PG 36 | OPSG 08 | 43 | 10 | 50 | 50 | 22 - 32
PG 42 | OPSG 09 | 47 | 12 | 60 | 60 | 30 - 38
PG 48 | OPSG 10 | 48 | 14 | 65 | 65 | 33 - 44

技术规格

• 材料：锁紧螺母和接头本体为不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
• 夹紧插入件材料：聚酰胺 PA6 V2
• 密封圈材料：TPV
• O 型圈材料：NBR
• 可用螺纹类型：公制（EN 60423）和 PG（DIN 40430）
• 防护等级：IP68（5 bar）
• 工作温度范围：-20 °C 至 +100 °C 以及 -40 °C 至 +150 °C
• 主要特性：高耐腐蚀性、表面光滑、易于组装
• 推荐应用：食品行业、制药行业、近海/离岸应用
