EMC屏蔽电缆接头 OMBT 01

镀镍黄铜不锈钢丁腈橡胶(NBR)

产品

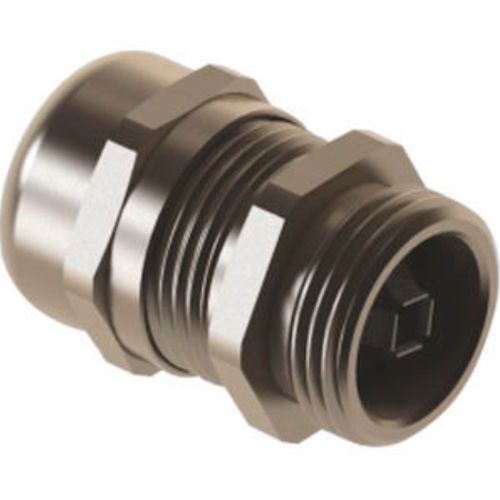

OMBT/OPBT 系列金属 EMC 电缆密封接头，旨在为屏蔽电缆提供 EMC 连续性和环境密封。适用于公制（EN 60423）和 PG（DIN 40430）螺纹，满足需 IP68 防护的工业机箱要求。

材料与组件

• 帽螺母：镀镍黄铜
• 夹紧插入件：聚酰胺 PA6 V2
• 密封圈：TPV
• EMC 弹簧：AISI 301
• 接头本体：镀镍黄铜
• O 型圈：NBR
• 连接螺纹：公制（EN 60423）/ PG（DIN 40430）

特性

• 易于安装
• 适用于屏蔽电缆（保持 EMC 连续性）
• 适用于有或没有内护套的电缆
• 高导电性以确保屏蔽连通

技术参数
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

技术规格

• 帽螺母：镀镍黄铜
• 夹紧插入件：聚酰胺 PA6 V2
• 密封圈：TPV
• EMC 弹簧：AISI 301
• 本体：镀镍黄铜
• O 型圈：NBR
• 连接螺纹：公制（EN 60423）和 PG（DIN 40430）
• 防护：IP68，至多 5 bar
• 温度范围：标准 -20 °C 至 +100 °C，扩展 -40 °C 至 +150 °C
• 为屏蔽电缆设计，适用于有或无内护套的电缆
• 高导电性以保持 EMC 连续性
