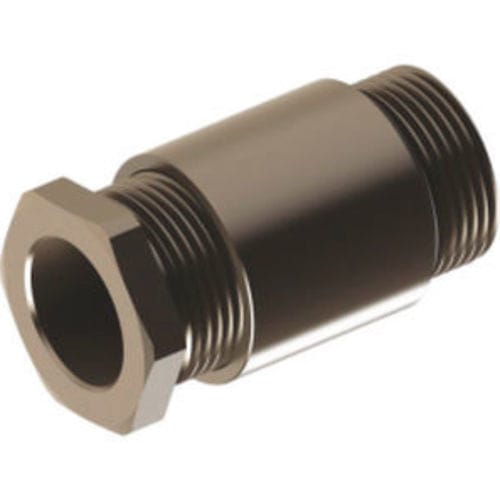

镀镍黄铜电缆接头 MACG series

丁腈橡胶(NBR)耐腐蚀铠装

概述
适用于铠装电缆的金属电缆接头。材料与部件针对船舶、海上平台和风电场应用优化。采用公制螺纹（EN60423），具有宽范围夹紧能力，适配多种铠装电缆结构。

材料和组件
螺母：镀镍黄铜
环：镀镍黄铜
压紧件：镀镍黄铜
接头本体：镀镍黄铜
O形圈：NBR
连接螺纹：公制（EN60423）
防护等级：IP54
温度范围：-20 °C 至 +100 °C（标准） / -40 °C 至 +150 °C（扩展）
特性：造船、海上、风电场、用于铠装电缆、宽电缆适配范围

技术数据（公制螺纹电缆接头）

• AG 螺纹 | 编码 | GL mm | Ø mm | 扳手 mm | 夹紧范围 mm
• M 16 x 1,5 | MACG16A | 9 | 20 | 20 | 10.5
• M 18 x 1,5 | MACG18A | 10 | 22 | 22 | 11.5
• M 18 x 1,5 | MACG18B | 10 | 22 | 22 | 11.5 - 12.5
• M 24 x 1,5 | MACG24A | 11 | 28 | 27 | 11.5
• M 24 x 1,5 | MACG24B | 11 | 28 | 27 | 11.5 - 13.5
• M 24 x 1,5 | MACG24C | 11 | 28 | 27 | 13.5 - 16.5
• M 30 x 2,0 | MACG30A | 12 | 35 | 32 | 16.5 - 18
• M 30 x 2,0 | MACG30B | 12 | 35 | 32 | 18 - 19.5
• M 30 x 2,0 | MACG30C | 12 | 35 | 32 | 19.5 - 20.5
• M 36 x 2,0 | MACG36A | 13 | 40 | 40 | 20.5 - 22.5
• M 36 x 2,0 | MACG36B | 13 | 40 | 40 | 22.5 - 25.5
• M 45 x 2,0 | MACG45B | 14 | 50 | 50 | 27.5 - 31.5
• M 56 x 2,0 | MACG56A | 15 | 62 | 60 | 31.5 - 34
• M 56 x 2,0 | MACG56B | 15 | 62 | 60 | 34 - 37.5
• M 56 x 2,0 | MACG56C | 15 | 62 | 60 | 37.5 - 41
• M 72 x 2,0 | MACG72A | 16 | 78 | 75 | 41 - 46
• M 72 x 2,0 | MACG72B | 16 | 78 | 75 | 46 - 50.5

特性 / 技术规格

• 品牌：Ortac
• 产品类型：铠装电缆用金属电缆接头（MACG 系列）
• 材料：螺母、环、压紧件和接头本体 - 镀镍黄铜；O形圈 - NBR
• 连接螺纹：公制（EN60423）
• 防护等级：IP54
• 温度范围：-20 °C 至 +100 °C（标准）和 -40 °C 至 +150 °C（扩展）
• 应用：造船、海上、风电场、用于铠装电缆
• 可用规格 / 编码：MACG16A, MACG18A, MACG18B, MACG24A, MACG24B, MACG24C, MACG30A, MACG30B, MACG30C, MACG36A, MACG36B, MACG45B, MACG56A, MACG56B, MACG56C, MACG72A, MACG72B
• 尺寸与夹紧范围：见技术数据（AG 螺纹 | GL mm | Ø mm | 扳手 mm | 夹紧范围 mm）
