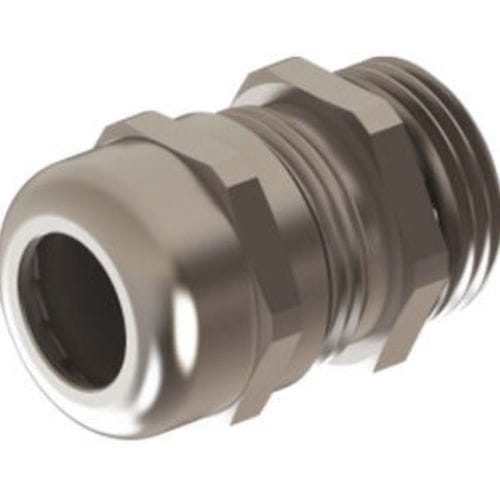

螺纹电缆接头 ONSG series

不锈钢丁腈橡胶(NBR)PA6

产品名称
金属电缆密封接头 – NPT 不锈钢

材料 / 结构
紧固螺母：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
夹紧插入件：聚酰胺 PA6 V2
密封圈：TPV
接头本体：不锈钢（1.4305/AISI303 - 1.4404/AISI316L）
O 型圈：NBR
连接螺纹：NPT ANSI B1.20.1
防护等级：IP68 - 5 bar
温度范围：-20 °C 至 +100 °C（标准）/ -40 °C 至 +150 °C（扩展）

主要特性

• 高耐腐蚀性
• 表面光滑
• 易于装配
• 适用于食品和制药行业以及近海/离岸应用

技术数据（按螺纹 / 型号尺寸）
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70

特性 / 技术规格

• 材料：不锈钢螺母和本体（1.4305/AISI303 - 1.4404/AISI316L）；PA6 V2 夹紧插入件；TPV 密封圈；NBR O 型圈
• 螺纹标准：NPT ANSI B1.20.1
• 防护等级：IP68，最高 5 bar
• 温度范围：-20 °C 至 +100 °C（标准）和 -40 °C 至 +150 °C（扩展）
• 典型应用：食品工业、制药工业、近海和离岸应用
• 可用型号 / 尺寸：ONSG 01、ONSG 02/01、ONSG 02、ONSG 02/03、ONSG 03RS、ONSG 03、ONSG 03/05、ONSG 04、ONSG 04ES、ONSG 04/06、ONSG 05RS、ONSG 05/07、ONSG 06、ONSG 07、ONSG 08、ONSG 09、ONSG 18s、ONSG 18、ONSG 19s、ONSG 19（请参见上表 H/GL/扳手/夹紧范围）
