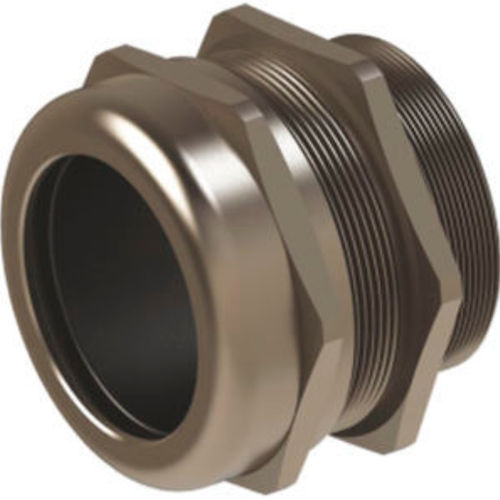

镀镍黄铜电缆接头 OMBG 17

抗冲击IP68公制

描述
OMBG/ONBG 系列金属电缆密封接头，适用于工业机箱和设备的可靠电缆引入。帽螺母与接头本体为镀镍黄铜；密封圈为 EPDM–TPV。提供公制螺纹（EN60423）和 NPT 可选项。防护等级 IP68，适用于包括 XL 电缆在内的宽范围电缆。工作温度范围：根据密封选项为 -20 °C 至 +100 °C 或 -40 °C 至 +150 °C。

特性

• 耐冲击和耐高温性能良好
• 安装简便快捷
• 与多种电缆兼容，包括 XL 电缆
• 提供多种公制和 NPT 尺寸

技术参数

• M 63 x 1,5 | OMBG 17 | H 48 mm | GL 15 mm | 扳手 B 70 mm | 扳手 C 75 mm | 夹紧范围 45 - 55 mm
• M 75 x 1,5 | OMBG 18s | H 48 mm | GL 20 mm | 扳手 B 85 mm | 扳手 C 75 mm | 夹紧范围 45 - 55 mm
• M 75 x 1,5 | OMBG 18 | H 58 mm | GL 20 mm | 扳手 B 90 mm | 扳手 C 90 mm | 夹紧范围 50 - 63 mm
• M 80 x 2,0 | OMBG 1880 | H 58 mm | GL 20 mm | 扳手 B 90 mm | 扳手 C 90 mm | 夹紧范围 50 - 63 mm
• M 90 x 2,0 | OMBG 19 | H 61 mm | GL 20 mm | 扳手 B 100 mm | 扳手 C 100 mm | 夹紧范围 60 - 70 mm
• N 2 ½” | ONBG 18s | H 48 mm | GL 20 mm | 扳手 B 85 mm | 扳手 C 75 mm | 夹紧范围 45 - 55 mm
• N 2 ½” | ONBG 18 | H 58 mm | GL 20 mm | 扳手 B 90 mm | 扳手 C 90 mm | 夹紧范围 50 - 63 mm
• N 3” | ONBG 19 | H 61 mm | GL 20 mm | 扳手 B 100 mm | 扳手 C 100 mm | 夹紧范围 60 - 70 mm

规格

• 帽螺母：镀镍黄铜
• 密封圈：EPDM – TPV
• 接头本体：镀镍黄铜
• 连接螺纹：公制（EN60423）和 NPT 可选
• 防护等级：IP68
• 温度范围：-20 °C 至 +100 °C；-40 °C 至 +150 °C（取决于密封）
• 安装：易于安装
• 电缆兼容性：包含 XL 电缆在内的宽范围电缆
• 可用尺寸和代号见技术参数
