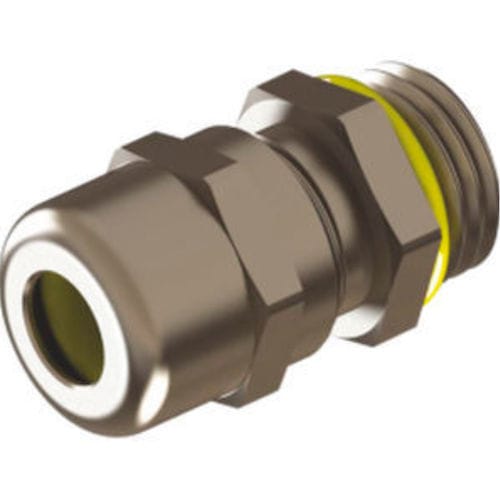

包封线缆电缆接头 BGS series

镀镍黄铜不锈钢密封

产品概述
金属电缆密封套，标准型，配有硅胶密封，适用于可靠的电缆进入与密封。设计用于宽温度范围并符合IP68（5 bar）防护等级。连接螺纹提供公制（EN60423）和PG（DIN 40430）。

结构 / 材料

• 锁紧螺母：镀镍黄铜
• 密封圈：硅胶
• 密封套体：镀镍黄铜
• O型圈：硅胶

性能
防护等级：IP68 – 5 bar
温度范围：-60 °C 至 +180 °C
特性：耐高低温；表面光滑；易于安装；可提供不锈钢版本。

技术数据（部分）
公制螺纹 : Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 : MBGS 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 : MBGS 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 : MBGS 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 : MBGS 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 : MBGS 05 | 31,5 | 9 | 34 | 30 | 13 - 18
M 40 x 1,5 : MBGS 06 | 38 | 9 | 43 | 40 | 18 - 25
M 50 x 1,5 : MBGS 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 : MBGS 08 | 48 | 14 | 68 | 64 | 34 - 44

PG 螺纹（部分）
PG 7 : PBGS 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 : PBGS 02 | 23 | 6 | 17 | 4 - 8
PG 11 : PBGS 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 : PBGS 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 : PBGS 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 : PBGS 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 : PBGS 07 | 38 | 8 | 40 | 18 - 25
PG 36 : PBGS 08 | 43 | 10 | 50 | 22 - 32
PG 42 : PBGS 09 | 47 | 12 | 57 | 30 - 38
PG 48 : PBGS 10 | 48 | 14 | 64 | 34 - 44

包含 / 可选项目

• 标准金属电缆密封套（硅胶密封）
• 密封圈与O型圈（硅胶）
• 锁紧螺母与密封套体（镀镍黄铜）；可提供不锈钢版本

特性 / 技术规格

• 锁紧螺母：镀镍黄铜
• 密封圈：硅胶
• 密封套体：镀镍黄铜
• O型圈：硅胶
• 连接螺纹：公制（EN60423） / PG（DIN 40430）
• 防护等级：IP68 – 5 bar
• 温度范围：-60 °C 至 +180 °C
• 耐高低温特性
• 可提供不锈钢版本
• 表面光滑
• 易于安装
