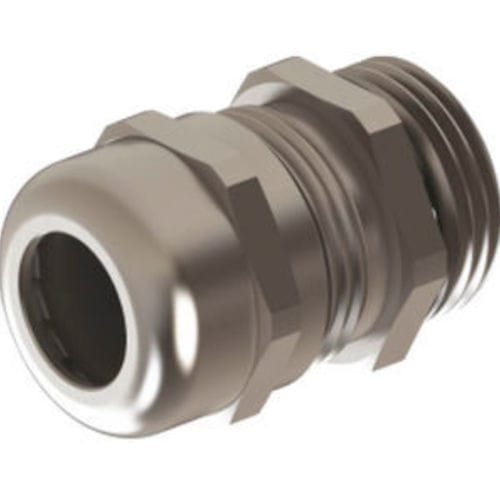

金属电缆接头 OPBG 01

丁腈橡胶(NBR)PA6IP68

产品概述

• PG 螺纹金属电缆密封接头（标准型，公制）

材料

• 螺母: 镀镍黄铜
• 夹紧芯: 聚酰胺 PA6 V2
• 密封圈: TPV
• 接头本体: 镀镍黄铜
• O 型圈: NBR

标准与连接

• 连接螺纹: PG（DIN 40430）
• 防护等级: IP68 - 5 bar

温度

• 温度范围: -20 °C 至 +100 °C；-40 °C 至 +150 °C（可定制）

特性

• 易于装配
• 提供长螺纹版本
• 高抗拉应力释放

技术数据 - 标准螺纹
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 | OPBG 02 | 23 | 6 | 17 | 4 - 8
PG 11 | OPBG 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 | OPBG 04RS | 26,5 | 6,5 | 22 | 4 - 10
PG 13,5 | OPBG 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 | OPBG 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 | OPBG 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 | OPBG 07 | 38 | 8 | 40 | 18 - 25
PG 36 | OPBG 08 | 43 | 10 | 50 | 22 - 32
PG 42 | OPBG 09 | 47 | 12 | 57 | 30 - 38
PG 48 | OPBG 10 | 48 | 14 | 64 | 33 - 44

技术数据 - 长螺纹
AG Thread | Code | H mm | GL mm | Wrench mm | Clamping Range mm
PG 7 | OPBG 11 | 22 | 10 | 14 | 3 - 6,5
PG 9 | OPBG 12 | 23 | 10 | 17 | 4 - 8
PG 11 | OPBG 13 | 24,5 | 10 | 20 | 5 - 10
PG 13,5 | OPBG 14RS | 26,5 | 10 | 22 | 4 - 10
PG 13,5 | OPBG 14 | 26,5 | 10 | 22 | 6 - 12
PG 16 | OPBG 15 | 28 | 10 | 24 | 10 - 14
PG 21 | OPBG 16 | 31,5 | 12 | 30 | 13 - 18
PG 29 | OPBG 17 | 38 | 12 | 40 | 18 - 25
PG 36 | OPBG 18 | 43 | 14 | 50 | 22 - 32
PG 42 | OPBG 19 | 47 | 18 | 60 | 30 - 38
PG 48 | OPBG 20 | 48 | 18 | 65 | 33 - 44

技术规格

• 螺母: 镀镍黄铜
• 夹紧芯: 聚酰胺 PA6 V2
• 密封圈: TPV
• 接头本体: 镀镍黄铜
• O 型圈: NBR
• 标准连接螺纹: PG（DIN 40430）
• 防护等级: IP68 - 5 bar
• 温度范围: -20 °C 至 +100 °C（标准）；-40 °C 至 +150 °C（可定制）
• 提供版本: 标准和长螺纹
• 关键特性: 易于装配、长螺纹版本、高抗拉应力释放
