黄铜电缆接头 WDCG series
镀镍黄铜铝框架不锈钢

黄铜电缆接头 - WDCG series - ORTAC - 镀镍黄铜 / 铝框架 / 不锈钢

黄铜电缆接头 - WDCG series - ORTAC - 镀镍黄铜 / 铝框架 / 不锈钢 - 图像 - 2

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 ORTAC 网站

产品规格型号

材料

镀镍黄铜, 黄铜, 不锈钢, 铝框架

保护水平

IP68, IP66, 危险区域, 铠装

其他特性

带PG螺纹, NPT, 公制, 用于铠装线缆, 双, 螺纹

线缆直径

最多: 4 mm
(0.16 in)

最少: 0.8 mm
(0.03 in)

螺纹直径

最多: 130 mm
(5.12 in)

最少: 16 mm
(0.63 in)

紧固范围

最多: 100 mm
(3.9 in)

最少: 3.1 mm
(0.1 in)

可用温度

最多: 180 °C
(356 °F)

最少: -60 °C
(-76 °F)

产品介绍

产品

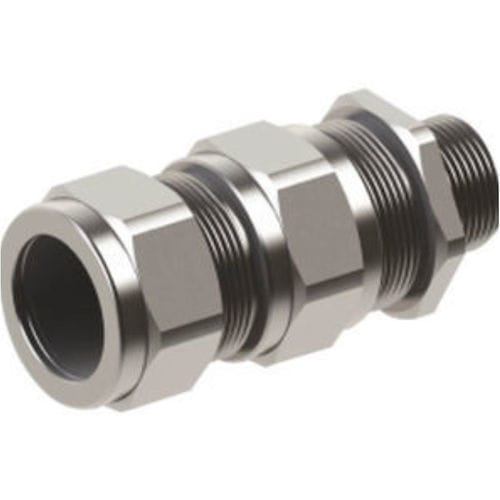

铠装电缆密封接头 - WDCG 系列

产品详情
类型：WDCG（双压紧式密封接头）
认证：PT、CE、RoHS、ISO9001、ISO14001、ISO45001
材料：MS58 黄铜（可选镍镀或不镀）、不锈钢 AISI303 / 316L、铝
标准：EN 60079-0:2012；EN 60079-1:2007；EN 60079-31:2009
防护等级：IP66 / IP68
温度范围及密封材料：NBR -30 °C 至 +120 °C；NEOPRENE -40 °C 至 +100 °C；SILICONE -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
电缆类型兼容性：SWA (Single wire armour)；可选 STA 及其他电缆

技术参数（表格）
产品尺寸 | 产品代码 | 标准螺纹 AG | AG NPT | AG | A 最小 | A 最大 | B 最小 | B 最大 | Ø d（铠装）最小 | Ø d（铠装）最大 | GL 最小 mm | 扳手 mm
16 | WDCGXX/16/X | M16x1,5 | 1/2" | PG9 | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20ss | WDCGXX/20ss/X | M20ssx1,5 | 1/2" | PG11ss | 3,1 | 8,6 | 6,1 | 13,2 | 0,8 | 1 | 15 | 24
20s | WDCGXX/20s/X | M20sx1,5 | 1/2" | PG11s | 6,1 | 11,6 | 9,5 | 15,9 | 0,8 | 1,25 | 15 | 24
20 | WDCGXX/20/X | M20x1,5 | 1/2" | PG13,5 | 6,5 | 13,9 | 12,5 | 20,9 | 0,8 | 1,25 | 15 | 30
25s | WDCGXX/25s/X | M25sx1,5 | 3/4" | PG21s | 11,1 | 19,9 | 14 | 22 | 1,25 | 1,6 | 15 | 38
25 | WDCGXX/25/X | M25x1,5 | 3/4" | PG21 | 11,1 | 19,9 | 18,2 | 26,2 | 1,25 | 1,6 | 15 | 38
32 | WDCGXX/32/X | M32x1,5 | 1" | PG29 | 18,2 | 26,2 | 23,7 | 33,9 | 1,6 | 2 | 15 | 45
40 | WDCGXX/40/X | M40x1,5 | 11/4" | PG36s | 23,7 | 33,9 | 27,9 | 40,4 | 1,6 | 2 | 15 | 55
50s | WDCGXX/50s/X | M50sx1,5 | 11/2" | PG36 | 29,5 | 38,1 | 35,2 | 46,7 | 2 | 2,5 | 15 | 60
50 | WDCGXX/50/X | M50x1,5 | 2" | PG42 | 35,6 | 44 | 40,4 | 53,1 | 2 | 2,5 | 15 | 70
63s | WDCGXX/63s/X | M63sx1,5 | 2" | PG48 | 40,1 | 49,9 | 45,6 | 59,4 | 2 | 2,5 | 15 | 75
63 | WDCGXX/63/X | M63x1,5 | 21/2" | - | 47,2 | 55,9 | 54,6 | 65,9 | 2 | 2,5 | 15 | 80
75s | WDCGXX/75s/X | M75sx1,5 | 21/2" | - | 52,8 | 61,9 | 59 | 72,1 | 2 | 2,5 | 15 | 90
75 | WDCGXX/75/X | M75x1,5 | 3" | - | 59,1 | 67,9 | 66,7 | 78,5 | 2,5 | 3 | 15 | 100
90 | WDCGXX/90/X | M90x2 | 3" | - | 66,6 | 79,9 | 76,2 | 90,4 | 3 | 3,5 | 15 | 115
100 | WDCGXX/100/X | M100x2 | - | - | 76 | 90 | 86,1 | 101,5 | 3,15 | 4 | 15 | 123
115 | WDCGXX/115/X | M115x2 | - | - | 86 | 97,9 | 101,5 | 110,3 | 3,15 | 4 | 15 | 133
130 | WDCGXX/130/X | M130x2 | - | - | 97 | 114,9 | 114,2 | 123,3 | 3,15 | 4 | 15 | 146

技术规格

类型：WDCG（双压紧式）
认证：PT、CE、RoHS、ISO9001、ISO14001、ISO45001
材料：MS58 黄铜（可选镍镀或不镀）、不锈钢 AISI303 / 316L、铝
标准：EN 60079-0:2012；EN 60079-1:2007；EN 60079-31:2009
防护等级：IP66 / IP68
密封材料温度范围：NBR -30 °C 至 +120 °C；NEOPRENE -40 °C 至 +100 °C；SILICONE -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
电缆兼容性：SWA (Single wire armour)；可选 STA 及其他电缆
提供完整尺寸数据（型号、代码、螺纹类型、铠装Ø范围、GL 和扳手尺寸）
提供技术图纸与技术资料表
