黄铜电缆接头 WACG series镀镍黄铜铝框架不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 镀镍黄铜, 黄铜, 不锈钢, 铝框架
- 保护水平
- IP68, IP66, 铠装
- 其他特性
- 带PG螺纹, NPT, 公制, 用于铠装线缆
- 线缆直径
最多: 4 mm
(0.16 in)最少: 0.8 mm
(0.03 in)- 螺纹直径
最多: 130 mm
(5.12 in)最少: 16 mm
(0.63 in)- 紧固范围
最多: 90.4 mm
(3.6 in)最少: 6.1 mm
(0.2 in)- 可用温度
最多: 180 °C
(356 °F)最少: -60 °C
(-76 °F)
产品介绍
产品

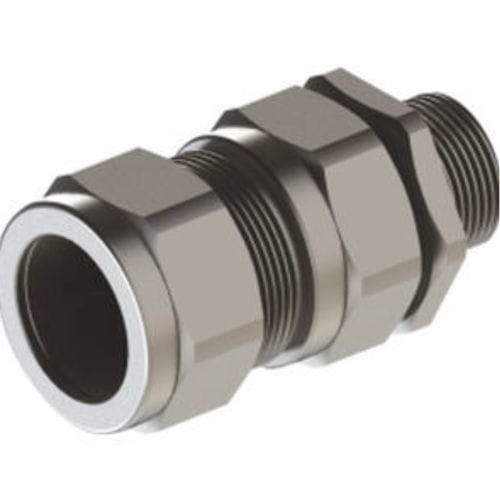

用于工业应用的装甲电缆夹头 - WACG 系列
详情
类型：WACG 单压紧型夹头
证书：PT、CE、RoHS、ISO9001、ISO14001、ISO45001
材料：MS58 黄铜（可选镍镀或不镀）；不锈钢 AISI303；不锈钢 AISI316L；铝
标准：EN 60079-0:2012、EN 60079-1:2007、EN 60079-31:2009；BS6121
防护等级：IP66 / IP68
温度范围：NBR -30 °C 至 +120 °C；氯丁橡胶(Neoprene) -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
电缆类型：SWA (single wire armour)；STA 及其他类型可选
技术参数
Product Size | Product Code | Thread | AG NPT | PG | A Min | B Min | B Max | Ø d (Armour) Min | Ø d (Armour) Max | GL min. mm | Wrench mm
16 | WACGXX/16/X | M16x1.5 | 1/2" | PG9 | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20ss | WACGXX/20ss/X | M20ssx1.5 | 1/2" | PG11ss | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20s | WACGXX/20s/X | M20sx1.5 | 1/2" | PG11s | 11.6 | 9.5 | 15.9 | 0.8 | 1.25 | 15 | 24
20 | WACGXX/20/X | M20x1.5 | 1/2" | PG13.5 | 13.9 | 12.5 | 20.9 | 0.8 | 1.25 | 15 | 30
25s | WACGXX/25s/X | M25sx1.5 | 3/4" | PG21s | 19.9 | 14.0 | 22.0 | 1.25 | 1.6 | 15 | 38
25 | WACGXX/25/X | M25x1.5 | 3/4" | PG21 | 19.9 | 18.2 | 26.2 | 1.25 | 1.6 | 15 | 38
32 | WACGXX/32/X | M32x1.5 | 1" | PG29 | 26.2 | 23.7 | 33.9 | 1.6 | 2.0 | 15 | 45
40 | WACGXX/40/X | M40x1.5 | 1 1/4" | PG36s | 33.9 | 27.9 | 40.4 | 1.6 | 2.0 | 15 | 55
50s | WACGXX/50s/X | M50sx1.5 | 1 1/2" | PG36 | 38.1 | 35.2 | 46.7 | 2.0 | 2.5 | 15 | 60
50 | WACGXX/50/X | M50x1.5 | 2" | PG42 | 44.0 | 40.4 | 53.1 | 2.0 | 2.5 | 15 | 70
63s | WACGXX/63s/X | M63sx1.5 | 2" | PG48 | 49.9 | 45.6 | 59.4 | 2.0 | 2.5 | 15 | 75
63 | WACGXX/63/X | M63x1.5 | 2 1/2" | - | 55.9 | 54.6 | 65.9 | 2.0 | 2.5 | 15 | 80
75s | WACGXX/75s/X | M75sx1.5 | 2 1/2" | - | 61.9 | 59.0 | 72.1 | 2.0 | 2.5 | 15 | 90
75 | WACGXX/75/X | M75x1.5 | 3" | - | 67.9 | 66.7 | 78.5 | 2.5 | 3.0 | 15 | 100
90 | WACGXX/90/X | M90x2 | 3" | - | 79.9 | 76.2 | 90.4 | 3.0 | 3.5 | 15 | 115
100 | WACGXX/100/X | M100x2 | - | - | 90.0 | 86.1 | 101.5 | 3.15 | 4.0 | 15 | 123
115 | WACGXX/115/X | M115x2 | - | - | 97.9 | 101.5 | 110.3 | 3.15 | 4.0 | 15 | 133
130 | WACGXX/130/X | M130x2 | - | - | 114.9 | 114.2 | 123.3 | 3.15 | 4.0 | 15 | 146
特性 / 技术规格
用于工业应用的装甲电缆夹头 - WACG 系列
详情
类型：WACG 单压紧型夹头
证书：PT、CE、RoHS、ISO9001、ISO14001、ISO45001
材料：MS58 黄铜（可选镍镀或不镀）；不锈钢 AISI303；不锈钢 AISI316L；铝
标准：EN 60079-0:2012、EN 60079-1:2007、EN 60079-31:2009；BS6121
防护等级：IP66 / IP68
温度范围：NBR -30 °C 至 +120 °C；氯丁橡胶(Neoprene) -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
电缆类型：SWA (single wire armour)；STA 及其他类型可选
技术参数
Product Size | Product Code | Thread | AG NPT | PG | A Min | B Min | B Max | Ø d (Armour) Min | Ø d (Armour) Max | GL min. mm | Wrench mm
16 | WACGXX/16/X | M16x1.5 | 1/2" | PG9 | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20ss | WACGXX/20ss/X | M20ssx1.5 | 1/2" | PG11ss | 8.6 | 6.1 | 13.2 | 0.8 | 1.0 | 15 | 24
20s | WACGXX/20s/X | M20sx1.5 | 1/2" | PG11s | 11.6 | 9.5 | 15.9 | 0.8 | 1.25 | 15 | 24
20 | WACGXX/20/X | M20x1.5 | 1/2" | PG13.5 | 13.9 | 12.5 | 20.9 | 0.8 | 1.25 | 15 | 30
25s | WACGXX/25s/X | M25sx1.5 | 3/4" | PG21s | 19.9 | 14.0 | 22.0 | 1.25 | 1.6 | 15 | 38
25 | WACGXX/25/X | M25x1.5 | 3/4" | PG21 | 19.9 | 18.2 | 26.2 | 1.25 | 1.6 | 15 | 38
32 | WACGXX/32/X | M32x1.5 | 1" | PG29 | 26.2 | 23.7 | 33.9 | 1.6 | 2.0 | 15 | 45
40 | WACGXX/40/X | M40x1.5 | 1 1/4" | PG36s | 33.9 | 27.9 | 40.4 | 1.6 | 2.0 | 15 | 55
50s | WACGXX/50s/X | M50sx1.5 | 1 1/2" | PG36 | 38.1 | 35.2 | 46.7 | 2.0 | 2.5 | 15 | 60
50 | WACGXX/50/X | M50x1.5 | 2" | PG42 | 44.0 | 40.4 | 53.1 | 2.0 | 2.5 | 15 | 70
63s | WACGXX/63s/X | M63sx1.5 | 2" | PG48 | 49.9 | 45.6 | 59.4 | 2.0 | 2.5 | 15 | 75
63 | WACGXX/63/X | M63x1.5 | 2 1/2" | - | 55.9 | 54.6 | 65.9 | 2.0 | 2.5 | 15 | 80
75s | WACGXX/75s/X | M75sx1.5 | 2 1/2" | - | 61.9 | 59.0 | 72.1 | 2.0 | 2.5 | 15 | 90
75 | WACGXX/75/X | M75x1.5 | 3" | - | 67.9 | 66.7 | 78.5 | 2.5 | 3.0 | 15 | 100
90 | WACGXX/90/X | M90x2 | 3" | - | 79.9 | 76.2 | 90.4 | 3.0 | 3.5 | 15 | 115
100 | WACGXX/100/X | M100x2 | - | - | 90.0 | 86.1 | 101.5 | 3.15 | 4.0 | 15 | 123
115 | WACGXX/115/X | M115x2 | - | - | 97.9 | 101.5 | 110.3 | 3.15 | 4.0 | 15 | 133
130 | WACGXX/130/X | M130x2 | - | - | 114.9 | 114.2 | 123.3 | 3.15 | 4.0 | 15 | 146
特性 / 技术规格
- 类型：单压紧装甲电缆夹头（WACG）
- 证书：PT、CE、RoHS、ISO9001、ISO14001、ISO45001
- 可选材料：MS58 黄铜（可选镍镀）、不锈钢 AISI303、AISI316L、铝
- 符合标准：EN 60079-0:2012、EN 60079-1:2007、EN 60079-31:2009；BS6121
- 防护等级：IP66 / IP68
- 密封材料对应温度范围：NBR -30 °C 至 +120 °C；氯丁橡胶 -40 °C 至 +100 °C；硅胶 -60 °C 至 +180 °C；TPE/V -30 °C 至 +100 °C
- 支持的电缆类型：SWA (single wire armour)；STA 及其他类型可选
- 可用尺寸及尺寸数据：见上方技术参数表（Product Size, Product Code, 插牙/螺纹, PG/AG 标识, A/B 尺寸, 装甲 Ø 范围, GL min 及 扳手尺寸）
