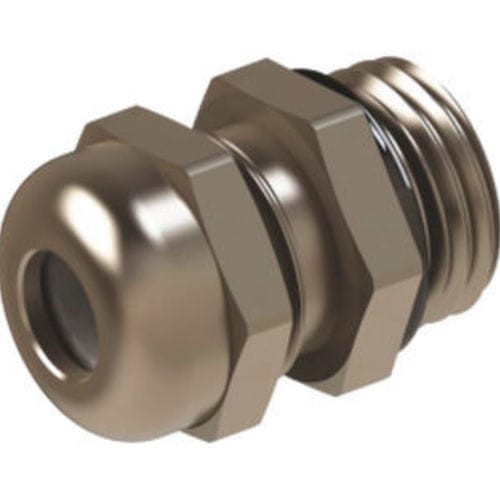

微型电缆接头 MG series

镀镍黄铜IP68应变消除

产品
迷你金属电缆接头，MGM 系列，专为电气和照明应用中的电缆密封与应力消除而设计。

详细信息
盖母件 : 镀镍黄铜
密封圈 : TPV / 硅胶 / EPDM
接头本体 : 镀镍黄铜
O 型圈 : NBR / TPV / 硅胶 / EPDM
连接螺纹 : 公制（EN 60423）/ PG（DIN 40430）
防护等级 : IP68 - 3 bar
温度范围 : -20 °C +100 °C / -40 °C +150 °C

特性

• 易于安装
• 可按需提供长螺纹和不锈钢版本
• 适用于空间受限的安装场合
• 常用于照明行业

Technical Data (Metric/PG thread cable glands)
AG Thread | Code | H mm | GL mm | Wrench | Clamping Range mm
M 6 x 1,0 | MGM6-23 | 10,5 | 6 | 8 | 2-3
M 8 x 1,25 | MGM8s-35 | 15 | 6 | 11 | 3-5
M 8 x 1,25 | MGM8-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10s-46 | 14,5 | 6 | 12 | 4-6
M 10 x 1,5 | MGM10-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10-36 | 15 | 6 | 14 | 3-6
M 12 x 1,5 | MGM12-24 | 15 | 6 | 14 | 2-4
M 12 x 1,5 | MGM12-36 | 15 | 6 | 14 | 3-6
M 16 x 1,5 | MGM16-68 | 16,5 | 6 | 18 | 6-8
PG 7 | MGP7-24 | 15 | 6 | 14 | 2-4
PG 7 | MGP7-36 | 15 | 6 | 14 | 3-6
PG 7 | MGP7-68 | 16,5 | 6 | 17 | 6-8
PG 9 | MGP9-46 | 16,5 | 6 | 17 | 4-6
PG 9 | MGP9-68 | 16,5 | 6 | 17 | 6-8

技术规格

• 材料：镀镍黄铜（盖母件、接头本体）
• 密封材料：TPV、硅胶、EPDM
• O 型圈材料：NBR、TPV、硅胶、EPDM
• 连接螺纹标准：公制（EN 60423）和 PG（DIN 40430）
• 防护等级：IP68（3 bar）
• 工作温度范围：-20 °C 至 +100 °C 和 -40 °C 至 +150 °C（取决于密封材料）
• 特点：易于安装；可按需提供长螺纹和不锈钢版本
• 典型应用：照明行业及其他空间受限的应用场景
• 提供多种螺纹尺寸和夹持范围（代码与尺寸见技术数据表）
