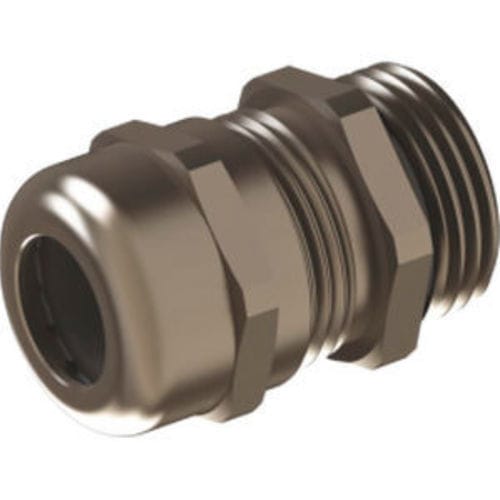

镀镍黄铜电缆接头 ONBG series

丁腈橡胶(NBR)PA6IP68

产品

• 金属电缆密封接头 – 标准 NPT 型，ONBG 系列

材料与组件

• 帽螺母: 镀镍黄铜
• 夹紧嵌件: 聚酰胺 PA6 V2
• 密封圈: TPV
• 接头本体: 镀镍黄铜
• O 型圈: NBR
• 连接螺纹: NPT ANSI B1.20.1

一般特性

• 防护等级: IP68 - 5 bar
• 温度范围: -20 °C 至 +100 °C；可选 -40 °C 至 +150 °C
• 易于安装
• 提供加长螺纹版本
• 高抗拉脱性能

技术参数
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
1/4" | ONBG 01 | 22 | 15 | 14 | 14 | 3 - 6,5
3/8" | ONBG 02/ 01 | 22 | 15 | 18 | 14 | 3 - 6,5
3/8" | ONBG 02 | 23 | 15 | 18 | 17 | 4 - 8
3/8" | ONBG 02/03 | 24,5 | 15 | 20 | 20 | 5 - 10
1/2" | ONBG 03RS | 26,5 | 15 | 22 | 22 | 4 - 10
1/2" | ONBG 03 | 26,5 | 15 | 22 | 22 | 6 - 12
1/2" | ONBG 03/05 | 28 | 15 | 24 | 24 | 10 - 14
3/4" | ONBG 04 | 28 | 15 | 27 | 24 | 10 - 14
3/4" | ONBG 04ES | 31,5 | 15 | 30 | 30 | 9 - 17
3/4" | ONBG 04/06 | 31,5 | 15 | 30 | 30 | 13 - 18
1" | ONBG 05RS | 31,5 | 15 | 34 | 30 | 9 - 17
1" | ONBG 05 | 31,5 | 15 | 34 | 30 | 13 - 18
1" | ONBG 05/07 | 38 | 15 | 40 | 40 | 18 - 25
11/4" | ONBG 06 | 38 | 18 | 43 | 40 | 18 - 25
11/2" | ONBG 07 | 43 | 18 | 50 | 50 | 22 - 32
2" | ONBG 08 | 48 | 20 | 65 | 64 | 33 - 44
2" | ONBG 09 | 48 | 20 | 70 | 75 | 45 - 50
21/2" | ONBG 18s | 48 | 20 | 75 | 75 | 45 - 55
21/2" | ONBG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONBG 19s | 58 | 24 | 90 | 90 | 50 - 63
3" | ONBG 19 | 61 | 24 | 100 | 100 | 60 - 70

特性 / 技术规格

• 材料: 帽螺母和接头本体为镀镍黄铜；夹紧嵌件为聚酰胺 PA6 V2；密封圈 TPV；O 型圈 NBR
• 连接螺纹: NPT ANSI B1.20.1
• 防护等级: IP68，最高可达 5 bar
• 温度范围: -20 °C 至 +100 °C 及 -40 °C 至 +150 °C
• 特点: 易于安装，提供加长螺纹版本，高抗拉脱性能
