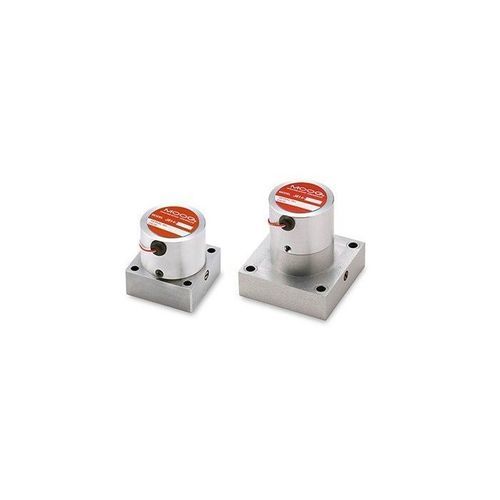

线轴气动分配器 J814

气动气动气动

产品概述
J814 系列气动伺服阀为响应快速且精度高的 3 路和 4 路气动伺服阀，适用于气动系统中的压力/功率控制、振动控制和位置控制。3 路阀也可用于真空工况。

3 路阀为单级结构，提供标准型和大流量型。标准型在阀门压降 0.5 MPa 时的额定流量为 1 ～ 50 NL/min；大流量型可达 200 NL/min。成对的喷嘴与挠板由带气隙的力矩电机驱动，结构简单耐用，适合长期可靠运行。

4 路阀在每个喷嘴的上游设有节流孔，提供两个控制口。该类单级阀在阀门压降 0.5 MPa 时的额定流量为 1 ～ 14 NL/min。

特性

• 带力矩电机的单级喷嘴—挠板结构
• 高分辨率、低滞后
• 紧凑轻便
• 功耗低
• 响应速度快，提升控制性能
• 无滑动面、耐用且使用寿命长的设计

技术规格
项目 — J814（3 路型） — J814（4 路型）
额定流量（阀门压降 500 kPa） — 1 ～ 50 NL/min — 1 ～ 14 NL/min
额定压力 — 1,000 kPa — 1,000 kPa
被控压力范围 — 0 ～ 1,000 kPa — 0 ～ 1,000 kPa
供气侧耐压 — 1,500 kPa — 1,500 kPa
回气侧耐压 — 1,500 kPa — 1,500 kPa
额定电流 — 0 ～ 100 mA — ±100 mA
滞后 — ≦3.0 % — ≦3.0 %
工作温度范围 — −10 - 60 ℃ — −10 - 60 ℃
介质类型 — 压缩空气 — 压缩空气
质量 — 约 400 g — 约 400 g

亦可提供额定流量最高达 200 NL/min 的大流量阀。
