手动液压分配器 30

电动先导式小试

产品描述

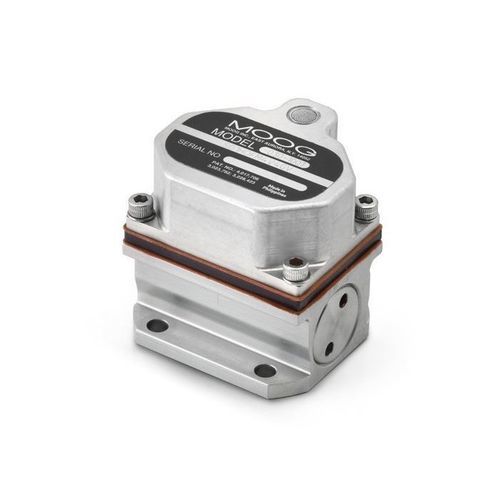

Moog 30 系列为二级流量控制伺服阀，采用双喷嘴与机械反馈设计，配备不锈钢阀体和集成扭矩电机，置于环境密封的舱室内。喷嘴‑襟翼结构在紧凑外形下提供高响应性、稳定性和精度。
30 系列被设计用于在潜在极端环境中实现可靠长寿命运行；支持的工作温度范围为 -40 °F (-40 °C) 至 400 °F (204.4 °C)。

特性

• 具有机械反馈的二级流量控制
• 低摩擦双喷嘴先导级，提供高分辨率和低滞后
• 适用于极端工况（强冲击、振动或高压）的坚固结构
• 超紧凑、重量轻的设计
• 响应速度快，改善可控性
• 不锈钢阀体与置于环境密封舱内的集成扭矩电机

规格
液压数据
额定流量*: 0.95 至 6.9 l/min
标准配置: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min
最大工作压力: 310 bar

性能数据
100% 台阶响应**: 2.5 ms
频率响应***: 200 Hz

电气数据
额定信号****: 10 至 40 mA
标准配置: 10, 20, 40 mA

物理数据
尺寸（安装型式）: 尺寸 01 (ISO 10372-01-01-0-92)
重量: 185 g
其它选项: 通气型电机帽；极性反接

注意
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

特性 / 规格

• 类型: 具有机械反馈的二级喷嘴‑襟翼伺服阀
• 流量范围: 0.95–6.9 l/min (标准配置: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min)
• 最大工作压力: 310 bar
• 100% 台阶响应: 2.5 ms (在 3,000 psi 系统压力下)
• 频率响应: 200 Hz (在 90° 相位滞后时)
• 电气输入信号: 10–40 mA (标准: 10, 20, 40 mA)
• 尺寸: 尺寸 01 (ISO 10372-01-01-0-92)
• 重量: 185 g
• 阀体/驱动: 不锈钢阀体、集成扭矩电机、环境密封
• 工作温度范围: 约 -40 °C 至 204.4 °C
• 选项: 通气型电机帽；极性反接
