手动液压分配器 D661

液压操控先导式电动液压

产品概述

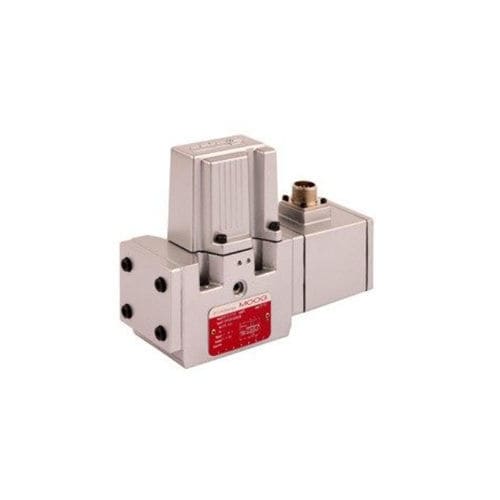

Moog D661 系列阀为液压先导伺服阀，具有集成电子和模拟接口。D661 伺服阀采用在套筒内滑动的阀芯并由液压先导控制。该设计提高了精度，并具有优异的静态和动态特性。该系列为高要求应用设计，提供高动态性能。

特点

• 采用坚固的 ServoJet® 先导的两级阀
• 阀体优化设计以实现高额定流量
• 改进的 ServoJet® 先导设计带来优异的动态响应
• 提供多种失效安全选项以适配具体应用

规格
规格 — D661
功能 — 流量控制
安装形式 — ISO 4401 Size 05 (NG10)
液压数据 — 在 ΔpN（每个控制边 Δ35 bar）时的额定流量：20 至 200 l/min
液压数据 — 最大流量：250 l/min
液压数据 — 最大工作压力 端口 P、A、B：350 bar
液压数据 — 最大工作压力 端口 T（内置 Y）：210 bar
液压数据 — 最大工作压力 端口 T（外置 Y）：350 bar
阶跃响应 0–100% 步骤 — 6.5 至 18 ms
电气数据 — 供电电压：24 VDC（18 至 32 VDC）
电气数据 — 额定信号选项：±10 V 和 ±10 mA
电气数据 — 电气接口：6+PE

技术参数 / 规格

• 型号 / 系列：D661
• 阀型：两级，液压先导，配 ServoJet® 先导
• 功能：流量控制
• 安装孔型：ISO 4401 Size 05 (NG10)
• 额定流量在 ΔpN（每边 Δ35 bar）：20–200 l/min
• 最大流量：250 l/min
• 最大工作压力（端口 P、A、B）：350 bar
• 最大工作压力（端口 T，内置 Y）：210 bar
• 最大工作压力（端口 T，外置 Y）：350 bar
• 阶跃响应（0–100% 步骤）：6.5–18 ms
• 供电电压：24 V DC（范围 18–32 V DC）
• 额定信号选项：±10 V 和 ±10 mA
• 电气接口：6+PE
