手动液压分配器 D636K

液压操控先导式比例

产品说明

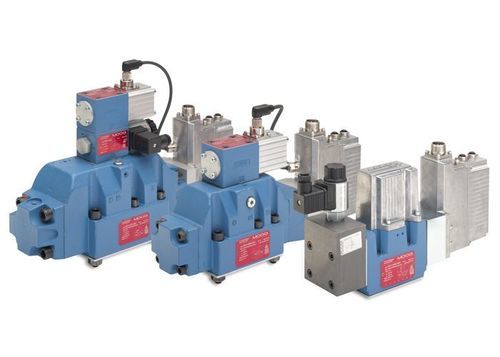

Moog D67x 系列阀是带集成电子装置并可选现场总线接口的液压先导比例阀。本系列的活塞直接安装在阀体中并由液压先导，允许显著更高的流量并提供多种故障安全选项。本系列的先导可选 ServoJet 或 miniDDV，以便根据应用选择合适的先导原理。阀门提供两级和三级结构，尺寸为 05、07、08 和 10。结合数字电子装置与可选的现场总线接口，D67x 系列适用于工业生产线以及测试与测量设备。

特点

• 优化的阀体设计以实现高额定流量
• 集成数字电子装置以提供高灵活性
• 可选先导级（DDV 或 ServoJet®），以适配具体应用
• 通过改进的先导级实现优异的动态响应
• 提供多种故障安全（failsafe）选项以满足应用需求

规格（概览）
规格 | D671 | D672 | D673 | D674 | D675
功能 | 流量、压力、流量与压力（p/Q）、轴（位置、速度、力） | 流量、压力、流量与压力（p/Q）、轴（位置、速度、力） | 流量、压力、流量与压力（p/Q）、轴（位置、速度、力） | 流量、压力、流量与压力（p/Q）、轴（位置、速度、力） | 流量、压力、流量与压力（p/Q）、轴（位置、速度、力）
安装孔型 | ISO 4401 尺寸 05 (NG10) | ISO 4401 尺寸 07 (NG16) | ISO 4401 尺寸 08 (NG25) | ISO 4401 尺寸 08 (NG25+) | ISO 4401 尺寸 10 (NG32)

液压数据
在 ∆pN 5 bar、每个控制边的额定流量 | 30 至 80 l/min | 150 至 250 l/min | 350 l/min | 550 l/min | 1000 至 1500 l/min
最大流量 | 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
最高工作压力 | P、A、B 端口 - 350 bar（T 端口取决于先导；带外部 Y 的 T 端口 - 350 bar）
0 至 100% 阶跃响应时间 | 10 至 28 ms | 10 至 44 ms | 13 至 35 ms | 14 至 44 ms | 10 至 43 ms

电气数据
供电电压 | 24 V DC（18 至 32 V DC）
额定信号选项 | +/-10 V、+/-10 mA 和 4 至 20 mA
电气接口 | 6+PE、11+PE

资料（可用文献）

• 目录 - D671-D672-D673-D674-D675 Series Proportional Valves
• 用户手册 - D670/1/2/3/4/5 系列的安装与调试说明 - 比例阀与伺服阀

技术规格 / 关键参数

• 带集成电子装置且可选现场总线接口的液压先导比例阀
• 可用尺寸：05 (NG10)、07 (NG16)、08 (NG25 / NG25+)、10 (NG32)
• 额定流量按型号：30–80 l/min 到 1000–1500 l/min
• 最大流量：180 l/min 至 3600 l/min（取决于型号）
• P/A/B 端口最高工作压力：350 bar；T 端口依先导或外部方案为 350 bar
• 阶跃响应（0–100%）：典型 10–44 ms（视型号而定）
• 供电电压：24 V DC（18–32 V DC）
• 额定信号选项：+/-10 V、+/-10 mA、4–20 mA
• 电气接口：6+PE、11+PE
• 选项：现场总线接口、传感器用附加模拟输入、各种 failsafe 选项
