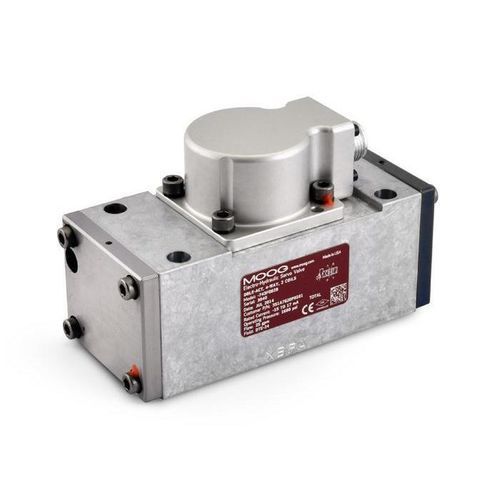

手动液压分配器 743

阀式先导式电动液压

描述
Moog 系列 743 与 744 的阀门采用简洁且坚固的设计，以实现可靠且耐久的运行。主要设计特点包括可现场更换的第一级过滤器和作为电气故障保护的内部零位调节。该阀门获得 FM 认证用于非危险场所，主要用于汽轮机应用。

特点

• 用于流量控制的两级机械反馈伺服阀
• 喷嘴‑挡板式先导级，具有高分辨率和低滞后
• 线圈驱动力大且结构坚固，延长使用寿命
• 提供本质安全型版本，适用于需要潜在危险环境认证的应用
• 可选三线圈先导配置，以在发生线圈故障时提供额外保护
• 先导级过滤器可现场更换
• 可选的故障安全(failsafe)方式，确保信号丢失时执行器运动可预测且可靠
• 按 General Electric 规范 351A7620 的全部要求设计

规格
规格
液压数据
额定流量* | 743: 75 至 95 l/min | 744: 190 至 400 l/min
标准配置 | 743: 95 l/min | 744: 190、265 l/min
最大工作压力 | 743: 210 bar | 744: 210 bar
性能数据
100% 阶跃响应** | 743: 25 ms | 744: 110 至 170 ms
频率响应*** | 743: 45 Hz | 744: 7 Hz
电气数据
额定信号**** | 743: 8 至 60 mA | 744: 17 至 96 mA
标准配置 | 743: 16、48 mA | 744: 17、34.5、96 mA
物理数据
尺寸（安装样式） | 743 & 744: Moog 标准
重量 | 743: 1.54 kg | 744: 8.38 kg
其它选项 | 743: 本质安全、磁性零位调整、通风马达罩、极性反接 | 744: 提供更多选项

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil

特性 / 技术规格

• 类型：两级机械反馈伺服阀（743 与 744 系列）
• 额定流量：743: 75–95 l/min；744: 190–400 l/min
• 标准流量配置：95 l/min (743)；190、265 l/min (744)
• 最大工作压力：210 bar（两系列）
• 100% 阶跃响应：743: 25 ms；744: 110–170 ms
• 频率响应：743: 45 Hz；744: 7 Hz
• 额定信号：743: 8–60 mA；744: 17–96 mA
• 重量：743: 1.54 kg；744: 8.38 kg
• 选项：本质安全型、磁性零位调整、通风马达罩、极性反接、可选3线圈先导配置、故障安全方法
