手动液压分配器 72阀式电动先导式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 线轴, 阀式
- 驱动类型
- 电动, 电动液压, 先导式, 小试
- 工位／通路
- 4通, 3 通型
- 特性
- 铝框架, 钢, 大流量, 高温
- 压力
210 bar, 350 bar, 490 bar
(3,045.79 psi, 5,076.32 psi, 7,106.85 psi)- 流量
95 l/min, 150 l/min, 225 l/min
(25.1 us gal/min, 39.6 us gal/min, 59.4 us gal/min)
产品介绍
产品概述

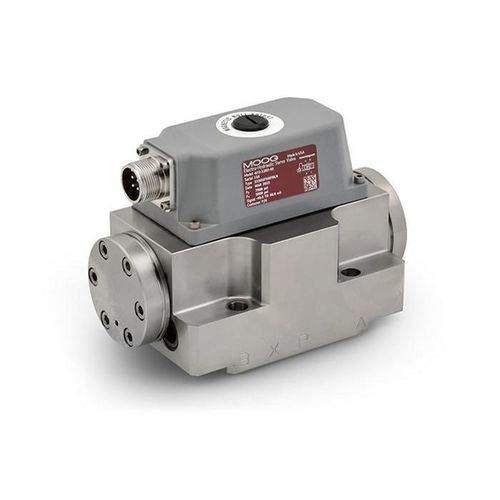

72 系列流量控制伺服阀为适用于 3 路且优先用于 4 路应用的节流型阀门。其为两级设计，在每个阀芯槽位压降 ∆p 35 bar (500 psi) 时覆盖 95 至 225 l/min（25 至 60 gpm）的额定流量范围。输出级为闭式四通阀芯。先导级为对称双喷嘴-挡板结构，由具有双空气间隙的干式力矩电机驱动。阀芯位置的机械反馈由悬臂弹簧提供。
主要特点
规格
下面列出液压数据与性能参数。
附注
* @ Δp 35 bar (500 psi)/阀芯槽位
** 在 3,000 psi 系统压力下的响应
*** 在 90° 相位滞后时
**** 单线圈
72 系列流量控制伺服阀为适用于 3 路且优先用于 4 路应用的节流型阀门。其为两级设计，在每个阀芯槽位压降 ∆p 35 bar (500 psi) 时覆盖 95 至 225 l/min（25 至 60 gpm）的额定流量范围。输出级为闭式四通阀芯。先导级为对称双喷嘴-挡板结构，由具有双空气间隙的干式力矩电机驱动。阀芯位置的机械反馈由悬臂弹簧提供。
主要特点
- 带机械反馈（MFB）的两级流量控制伺服阀
- 低摩擦双喷嘴先导级，提供高动态、高分辨率和低滞回
- 线圈高驱动力与坚固设计，确保较长寿命
- 干式力矩电机
- 可选第五接口以实现独立先导供油
- 提供带滤芯和不带滤芯的型号
- 现场可更换的一次级滤芯，便于维护
规格
下面列出液压数据与性能参数。
- 额定流量*: 95 至 225 l/min
- 标准流量配置: 95、150、225 l/min
- 最大工作压力: 210、350 或 490 bar
- 100% 阶跃响应**: 11 至 33 ms
- 频率响应***: 约 80 至 85 Hz
- 额定电信号****: 8 至 200 mA（标准配置: 8、15、40 mA）
- 安装尺寸（安装型式）: 尺寸 6 (ISO 10372-06-05-0-92)
- 重量: 钢体 7.26 kg；铝体 3.52 kg
- 结构: 两级、闭式四通阀芯；先导级为对称双喷嘴-挡板；干式力矩电机；悬臂弹簧机械反馈
- 可选项: 本安型、高零偏、磁性零点调节、极性反转、高温线圈、双增益
附注
* @ Δp 35 bar (500 psi)/阀芯槽位
** 在 3,000 psi 系统压力下的响应
*** 在 90° 相位滞后时
**** 单线圈
