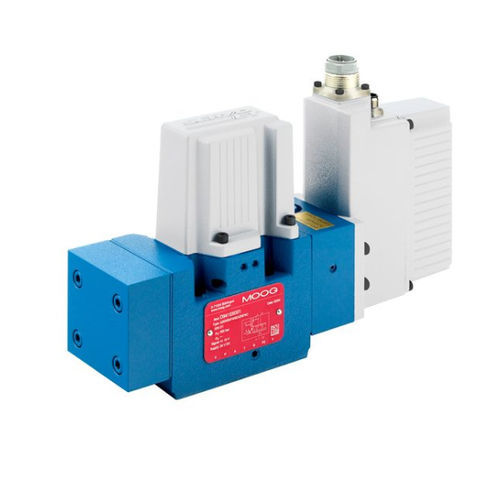

手动液压分配器 D94x

液压操控先导式比例

描述
Moog 的 D94x 系列为液压先导比例阀，配备集成控制电子装置、内部压力传感器及可选的现场总线接口。该系列可实现压力与流量控制（p/Q），并可配置为轴控制功能（位置、速度、力）。提供二级与三级结构，安装尺寸符合 ISO 4401 的 05、07、08、08+ 和 10，适用于工业生产线、试验台及测量系统。

概述

• 阀体优化设计以实现高额定流量
• 集成数字电子与内部压力传感器，提供灵活控制
• 耐用的 ServoJet 先导阀
• 通过改进的前级实现出色的动态响应
• 多种失效保护（fail‑safe）选项以适配不同应用

规格（摘要）
型号：D941、D942、D943、D944、D945
功能：流量、压力、流量与压力（p/Q）、轴（位置、速度、力）
安装孔型：ISO 4401 — 尺寸 05 (NG10)、07 (NG16)、08 (NG25)、08+ (NG25+)、10 (NG32)
额定流量（ΔpN = 5 bar）：根据型号为 30–1500 l/min
最大流量：根据型号可达 3600 l/min
最大工作压力（P、A、B 口）：最高 350 bar（T 口配外部 Y 时亦可达 350 bar）
阶跃响应（0–100%）：型号相关，典型 10–44 ms
电源：24 V DC（18–32 V DC）
控制信号选项：+/-10 V、+/-10 mA、4–20 mA
电气接口：6+PE、11+PE
选项：现场总线接口；用于传感器的附加模拟输入
集成传感器：可用于 A 口或 A、B & P 口

特性 / 技术规格

• 产品类型：带集成控制电子的液压先导伺服/比例阀
• 系列名称：D94x series
• 结构形式：二级与三级
• 安装尺寸/孔型：ISO 4401（尺寸 05、07、08、08+、10）
• 额定流量（在 ΔpN 5 bar）：30–1500 l/min（视型号而定）
• 最大流量：可达 3600 l/min（视型号而定）
• 最大工作压力：P、A、B 口最高 350 bar（T 口配外部 Y 同样 350 bar）
• 阶跃响应：典型 10–44 ms（视型号而定）
• 供电电压：24 V DC（工作范围 18–32 V DC）
• 控制信号选项：+/-10 V、+/-10 mA、4–20 mA
• 电气接口：6+PE、11+PE
• 可选现场总线接口及附加模拟传感器输入
• 集成传感器：可用于 A 口或 A、B & P 口
