手动液压分配器 D636

电动直动式比例

概述

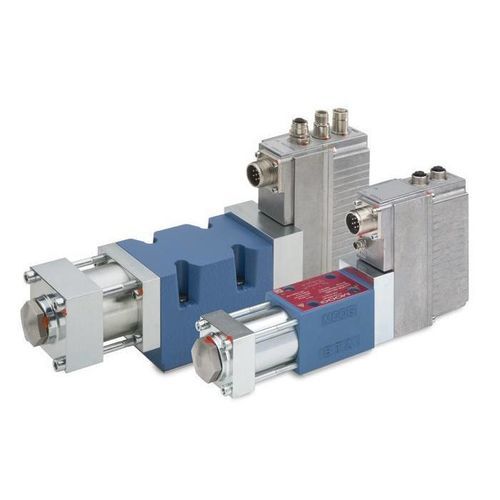

Moog D636 与 D637 系列为直动式伺服阀，集成了放大与控制电子学，并可选配现场总线接口。阀门采用永磁线性电机直接驱动阀芯，消除了对换向/控制油的需求。产品按 ISO 4401 提供 NG6（D636）和 NG10（D637）安装形式，适用于要求高、需实现与压力无关的动态特性、高驱动力及在液压零点附近低电流消耗的工业控制场景。

特性

• 永磁线性电机直接驱动 — 无需换向油
• 动态特性与压力无关
• 高推力线性电机 — 流量不受限
• 在或接近液压零点时电流消耗低
• 断电时阀芯弹簧复位至中位 — 执行器保持位置
• 集成放大与控制电子学，功能灵活

规格
功能：流量、压力、流量与压力（p/Q）、压力补偿流量、轴向控制（位置、速度、力）
安装孔型：ISO 4401 尺寸 03 (NG6) | ISO 4401 尺寸 05 (NG10)

液压参数
额定流量（ΔpN = 35 bar，每个控制口）：D636 最高 40 l/min | D637 最高 100 l/min
最大流量：D636 75 l/min | D637 180 l/min
最高工作压力：P、A、B 端口 — 350 bar
T 端口无 Y — 50 bar
T 端口有 Y — D636: 350 bar | D637: 210 bar
阶跃响应（0–100%）：D636 8 ms | D637 14 ms

电气参数
供电电压：24 V DC（18 至 32 V DC）
标称信号选项：±10 V、±10 mA、4–20 mA
电气接口：6+PE、11+PE

可选项

• 现场总线接口
• 用于传感器的额外模拟输入

技术规格

• 型号/系列：D636（NG6）与 D637（NG10）
• 功能：流量、压力、p/Q、压力补偿流量、轴控（位置、速度、力）
• 额定流量（ΔpN=35 bar，每个控制口）：D636 最高 40 l/min，D637 最高 100 l/min
• 最大流量：D636 75 l/min，D637 180 l/min
• 最高工作压力：P/A/B 350 bar；T 端口无 Y 50 bar；T 端口有 Y：D636 350 bar，D637 210 bar
• 阶跃响应（0–100%）：D636 8 ms，D637 14 ms
• 供电电压：24 V DC（18–32 V DC）
• 标称信号选项：±10 V、±10 mA、4–20 mA
• 电气接口：6+PE 与 11+PE
• 可选项：现场总线接口、传感器用额外模拟输入
