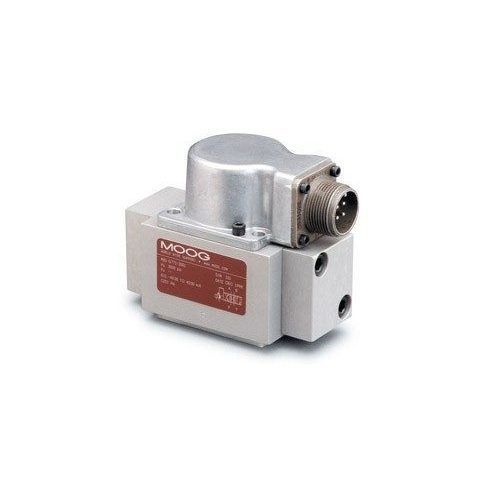

手动液压分配器 771阀式电动先导式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 线轴, 阀式
- 驱动类型
- 电动, 电动液压, 先导式
- 工位／通路
- 4通, 3 通型
- 特性
- 紧凑型, 单线圈
- 压力
210 bar, 350 bar
(3,045.79 psi, 5,076.32 psi)- 流量
4 l/min, 10 l/min, 19 l/min, 38 l/min, 57 l/min
(1.1 us gal/min, 2.6 us gal/min, 5 us gal/min, 10 us gal/min, 15.1 us gal/min)
产品介绍
产品说明

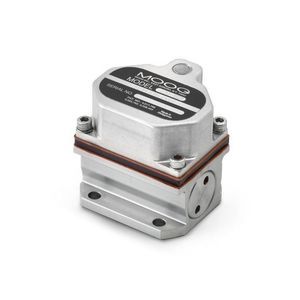

771、772 和 773 系列的流量控制伺服阀为 3 通道且优先用于 4 通道应用的节流型伺服阀。其为高性能的两级设计，在每个控制滑阀处以 210 bar（3000 psi）阀压降时覆盖额定流量范围 1.9 至 57 L/min（1 至 15 gpm）。这些阀门适用于对动态响应有高要求的电液位置、速度、压力或力控制系统。77X 系列阀适用于需要卓越动态性能的应用。
特点
规格（表）
规格
液压数据
额定流量*: 1.9 至 57 L/min
标准配置：4、10、19、38、57 L/min
最大工作压力：210 或 350 bar
性能数据
100% 阶跃响应**：4 至 17 ms
频率响应***：115 至 215 Hz
电气数据
额定信号****：8 至 200 mA
标准配置：8、15、20、40、200 mA
物理数据
安装尺寸：（G）771：Size 02 (ISO 10372-02-02-0-92)；（G）772：Size 03 (ISO 10372-03-03-0-92)；（G）773：Moog Standard
重量：0.86 kg
其他选项：本质安全，磁性零位调节，通风电机帽，极性反转
* @ ∆p 70 bar (1,000 psi)
** 在 3,000 psi 系统压力下的响应
*** 在 90° 相位滞后时
**** 单线圈
资源 / 文档（节选）
提供多种产品文档和安装图纸（目录、手册、数据表、安装图）。
771、772 和 773 系列的流量控制伺服阀为 3 通道且优先用于 4 通道应用的节流型伺服阀。其为高性能的两级设计，在每个控制滑阀处以 210 bar（3000 psi）阀压降时覆盖额定流量范围 1.9 至 57 L/min（1 至 15 gpm）。这些阀门适用于对动态响应有高要求的电液位置、速度、压力或力控制系统。77X 系列阀适用于需要卓越动态性能的应用。
特点
- 带机械反馈（MFB）的两级伺服阀
- 低摩擦双喷嘴先导级技术，提供高动态、高分辨率和低滞后
- 线圈驱动力大且结构坚固，确保长寿命运行
- 体积小巧
- 提供本质安全版本，适用于需要危险区域认证的应用
规格（表）
规格
液压数据
额定流量*: 1.9 至 57 L/min
标准配置：4、10、19、38、57 L/min
最大工作压力：210 或 350 bar
性能数据
100% 阶跃响应**：4 至 17 ms
频率响应***：115 至 215 Hz
电气数据
额定信号****：8 至 200 mA
标准配置：8、15、20、40、200 mA
物理数据
安装尺寸：（G）771：Size 02 (ISO 10372-02-02-0-92)；（G）772：Size 03 (ISO 10372-03-03-0-92)；（G）773：Moog Standard
重量：0.86 kg
其他选项：本质安全，磁性零位调节，通风电机帽，极性反转
* @ ∆p 70 bar (1,000 psi)
** 在 3,000 psi 系统压力下的响应
*** 在 90° 相位滞后时
**** 单线圈
资源 / 文档（节选）
提供多种产品文档和安装图纸（目录、手册、数据表、安装图）。
PDF产品目录

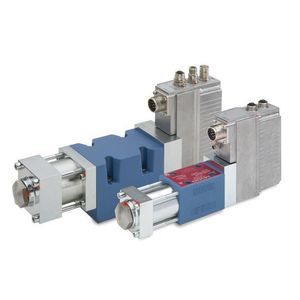

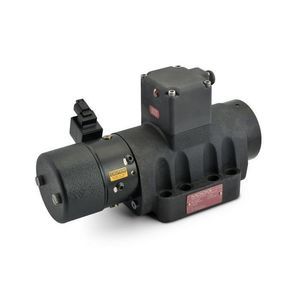

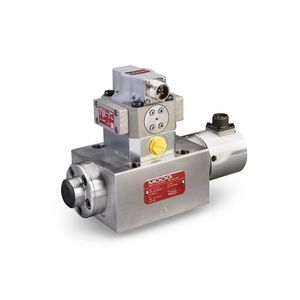

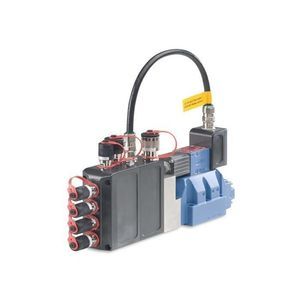

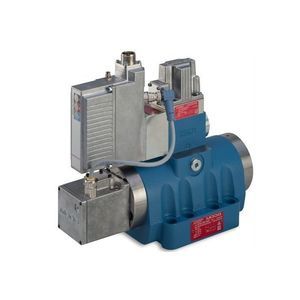

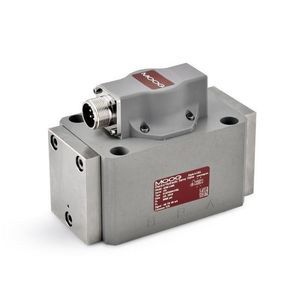

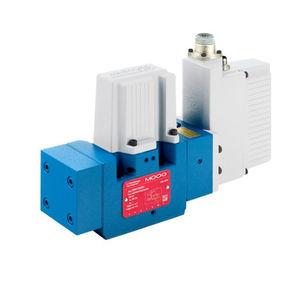

Moog GmbH - Niederlassung Memmingen 的其他产品
---
